Описание продукции

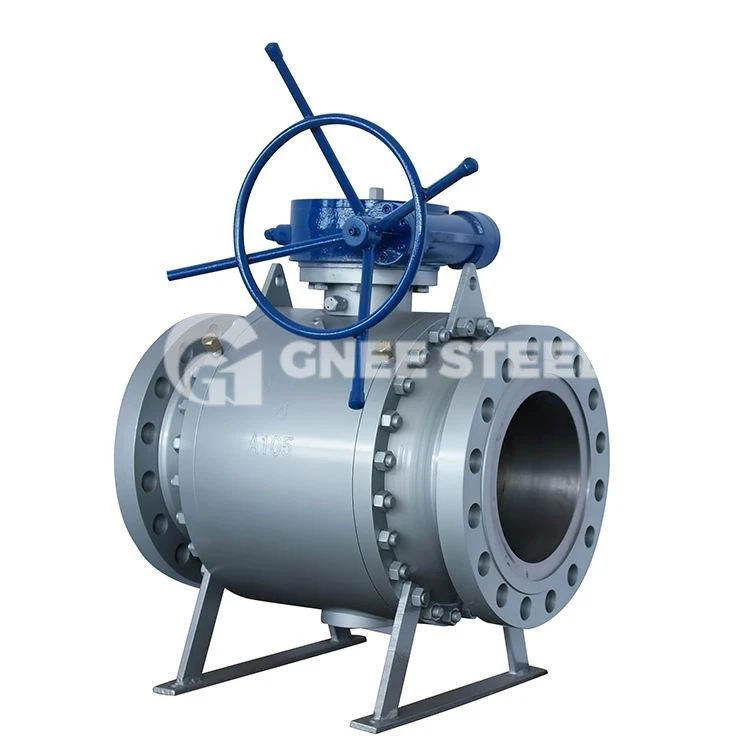

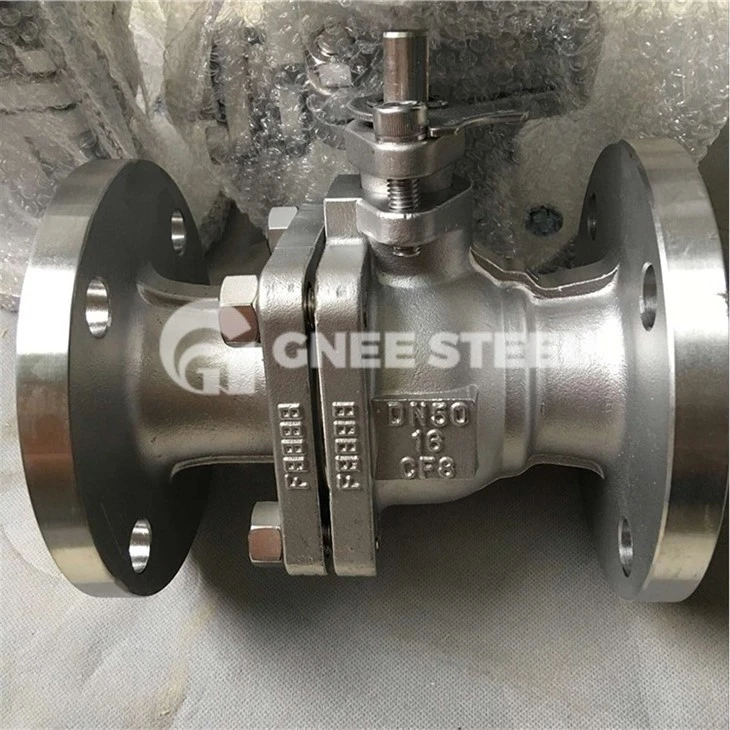

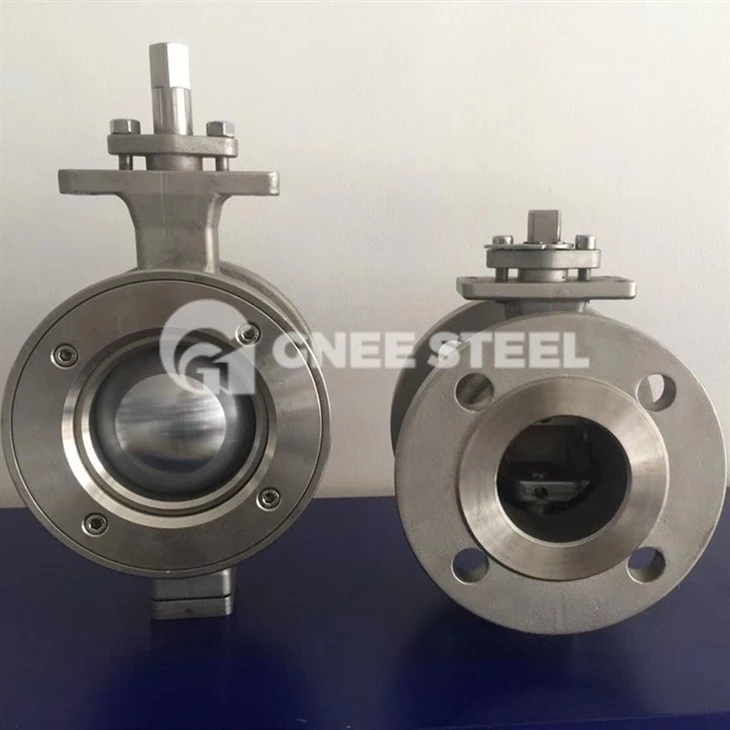

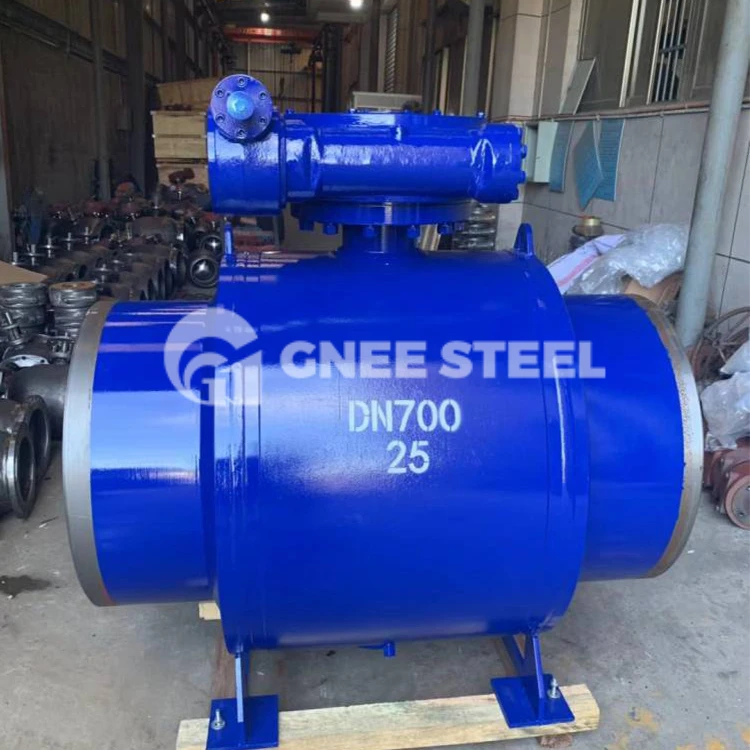

Шаровые краны с верхним входом на цапфе спроектированы и разработаны с учетом удобства обслуживания в линии, более низкого рабочего крутящего момента и простоты обслуживания для удовлетворения потребностей клиентов нефте- и газопроводов.

Шаровые краны с верхним входом имеют цельный корпус. Кронштейн и клюшка фиксируются с помощью верхнего шарнира и встроенного шарнира соответственно. Интегрированная высокопрочная клюшка обеспечивает точное позиционирование мяча. Используя уникальную технологию телескопического седла клапана, шток клапана, уплотнительное кольцо штока клапана, металлическое седло клапана и пружину предварительной нагрузки можно заменить онлайн.

Спецификация

Материал корпуса	Углеродистая сталь, нержавеющая сталь, легированная сталь
Номинальный диаметр	2"-60" (Ду50~Ду1500)
Концевое соединение	РФ, РТЖ, БВ
Диапазон давления	Класс150-2500 (PN10~PN420)
Рабочая температура	-46 градус -+200 градус
Операция	Гаечный ключ, червячная передача, электрическая и т. д.

Особенности дизайна

Шаровой кран спроектирован в соответствии с ISO14313, API 6D, BS 5351, GB/T 19672;

Простая конструкция, хорошее уплотнение и низкий крутящий момент;

Цельный корпус;

Пониженно- и полнопроходные с минимальным гидравлическим сопротивлением (практически нулевым);

экстренная закачка герметика;

Давление в полости самосбрасывается;

Наполнитель с низким уровнем выбросов;

Огнестойкая, антистатическая, противовыбросовая конструкция штока клапана;

Функции седла клапана DBB, DIB-1, DIB-2;

Дополнительная удлиненная крышка клапана.

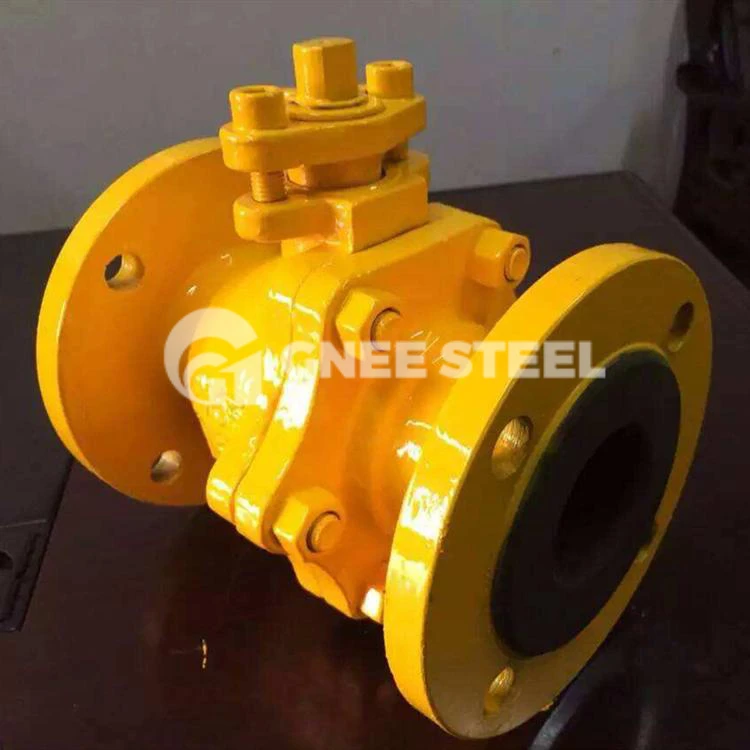

top entry ball valve design

Тестирование

• Производственные испытания в соответствии с EN 12266-1, API 598, API 6D.

• Криогенные испытания (по запросу): Морская классификация BS 6364 (по запросу).

• ДНВ ГЛ, ЛР, БВ, АБС, КР, РИНА

Спецификация материалов

Нет.	НАИМЕНОВАНИЕ	Углеродистая сталь	Низкая температура. CS	Нержавеющая сталь
10	ТЕЛО	А216-ВКБ	А352 ЛКБ	А351 CF8M
13	КАПОТ	А216-ВКБ	А352 ЛКБ	А351 CF8M
15	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ	ФКМ	ФКМ-ГЛТ	ФКМ
16	БОЛТ КРЫШКИ	A193 B7	A320 L7	A193 B8M
16A	ГАЙКА КРЫШКИ	A194 2H	A194 4	A194 8M
17	ПРОКЛАДКА КРЫШКИ	ИНГИБИРОВАННЫЙ ГИБКИЙ ГРАФИТ
30	МЯЧ	A182 F316
40	СИДЕНЬЕ	RTFE ИЛИ НЕЙЛОН ИЛИ PEEK
41	ДЕРЖАТЕЛЬ СИДЕНЬЯ	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
41A	ОПОРНОЕ КОЛЬЦО СИДЕНИЯ	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
42	СЕДЛО ПРУЖИНА	ИНКОНЕЛЬ X750
43	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	ФКМ	ФКМ-ГЛТ	ФКМ
43A	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	ФКМ	ФКМ-ГЛТ	ФКМ
45	ПРУЖИННЫЙ ДЕРЖАТЕЛЬ	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
48A	ПОЖАР БЕЗОПАСНАЯ ПЕЧАТЬ	ИНГИБИРОВАННЫЙ ГИБКИЙ ГРАФИТ
48B	ПОЖАР БЕЗОПАСНАЯ ПЕЧАТЬ	ИНГИБИРОВАННЫЙ ГИБКИЙ ГРАФИТ
50	КОРЕНЬ	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
51	УПОРНЫЙ ПОДШИПНИК ШТОКА	НЕРЖАВЕЮЩАЯ СТАЛЬ 316+ПТФЭ
52	ПОДШИПНИК ШТОКА	НЕРЖАВЕЮЩАЯ СТАЛЬ 316+ПТФЭ
53	СТОЛБЕЧНАЯ ВТУЛКА	НЕРЖАВЕЮЩАЯ СТАЛЬ 316+ENP
54	ВТУЛКА ВНУТРЕННЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	ФКМ	ФКМ-ГЛТ	ФКМ
55	ВТУЛКА ВНУТРЕННЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	ФКМ	ФКМ-ГЛТ	ФКМ
62	УПОРНЫЙ ПОДШИПНИК	НЕРЖАВЕЮЩАЯ СТАЛЬ 316+ПТФЭ
63	НЕСУЩИЙ	НЕРЖАВЕЮЩАЯ СТАЛЬ 316+ПТФЭ
70A	ПОЖАРОБЕЗОПАСНОЕ УПЛОТНЕНИЕ ШТОКА	ИНГИБИРОВАННЫЙ ГИБКИЙ ГРАФИТ
72	КРЫШКА ШТОКА	A105N	А350 ЛФ2	A182 F316
73	БОЛТ КРЫШКИ ШТОКА	A193 B7	A320 L7	A193 B8M
74	ГАЙКА КРЫШКИ ШТОКА	A194 2H	A194 4	A194 8M
80	Т-образная трубка	A53 ОЦИНКОВАННЫЙ
81	КЛЮЧ	АННСИ 1025
82	СТОПОРНАЯ ПЛАСТИНА	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
83	Т-образная розетка	А395+ЧЕРНАЯ КРАСКА
84	Т-образный БОЛТ	A193 B8M
85	СТОПОРНЫЙ БОЛТ	A193 B8M
87	ОПЕРАТОР ЧЕРВЯЧНОЙ ПЕРЕДАЧИ	КОММЕРЧЕСКИЙ
88	БОЛТ КРЕПЛЕНИЯ ШЕСТЕРНИ	A193 B7	A320 L7	A193 B8M
89	ГАЙКА КРЕПЛЕНИЯ ШЕСТЕРНИ	A194 2H	A194 4	A194 8M
90	ТАБЛИЧКА	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
92	АНТИСТАТИЧЕСКОЕ УСТРОЙСТВО	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
92A	АНТИСТАТИЧЕСКИЙ ПОРШЕНЬ	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
93	СЛИВНАЯ ПРОБКА	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
94	ДРЕНАЖНЫЙ КЛАПАН	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
95	ИНЖЕКТОР	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
96	ИНЖЕКТОР	НЕРЖАВЕЮЩАЯ СТАЛЬ 316
100	УПЛОТНЕНИЕ ОЧИСТИТЕЛЯ	НБР
