Клапан-бабочка с верхним входом
Рабочее давление: 2000 фунтов на квадратный дюйм ~ 20000 фунтов на квадратный дюйм
Номинальный диаметр: 1,13/16–11 дюймов (46–230 мм)
Рабочая среда: нефть, природный газ, буровой раствор и газ, содержащий H2S, CO2.
Дисковый клапан вафельного типа с резиновой футеровкой
Размер: Ду40-DN1200
Рабочая температура: -20°C~+180°C
Применимая среда: чистая вода и нейтральная жидкость.
Клапан-бабочка с футеровкой вафельного типа
Номинальный диаметр: 2"-80"(DN50~DN2000)
Диапазон давления: Класс150, PN6, PN10, PN16
Тип соединения: Фланец, пластина, соединение с наконечником
Поворотные затворы с футеровкой PFA
Номинальный диаметр: 2"-80"(DN50~DN2000)
Диапазон давления: Класс 150, PN6, PN10, PN16.
Тип соединения: Фланец, пластина, соединение с наконечником
Клапан-бабочка из углеродистой стали с тройным смещением
Размер: от 2" до 80" (от DN50 до DN2000)
Номинальное давление: АСМЭ 150#, 300#, 600#
Материалы: углеродистая сталь
Торцевое соединение: межфланцевое, с проушинами, фланцевое RF, RTJ, FF
Оператор: Рычаг, с приводом
Поворотные заслонки с приводом
Номинальный диаметр: DN50-300
Диапазон давления: {{0}}.0 МПа
Средняя температура: -20 градус ~+120 градус
Клапан-бабочка из углеродистой стали с двойным смещением
Размер: 3"(DN80)-96"(DN2400)
Давление: 150 фунтов-600фунтов/PN16- PN100
Материал: WCB, WCC, WC6, WC9, C5, C12, C12A, LCB, LCC, LC1, LC3, CF8, CF8M, CF3, CF3M, CF8C
Среда: вода, масло, газ, пар.
Центрические дисковые затворы из литой стали
Размер: Ду40-DN2000
Лицом к лицу: API609, BS5155, DIN3202, ISO5752
Соединительный фланец: PN6/PN10/PN16/PN25/JIS5K/10K/16K/150LB/AS2129 Таблица D/E

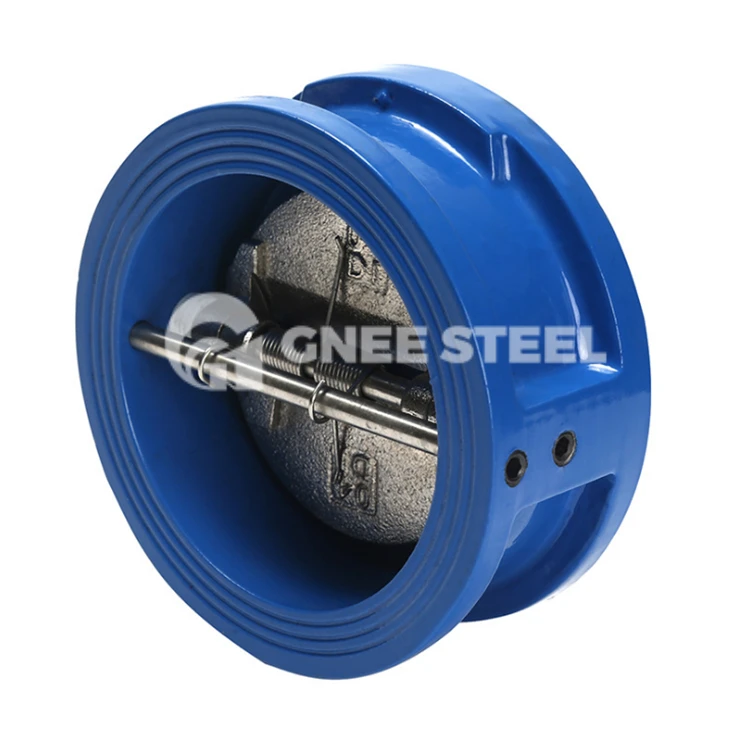

Обратные клапаны-бабочки, также известные как двухстворчатые обратные клапаны или поворотные обратные клапаны, представляют собой особый тип клапана в более крупной категории обратных или обратных клапанов. Они играют решающую роль во многих жидкостных системах, предотвращая обратный поток, который представляет собой нежелательное изменение направления потока жидкости.
«Бабочка» в названии происходит от конструкции клапана, который обычно состоит из двух полукруглых пластин или «дисков». Эти пластины шарнирно закреплены посередине и установлены внутри трубопровода. Когда жидкость течет в прямом направлении, она открывает две полукруглые пластины, позволяя жидкости проходить. Когда поток останавливается или пытается повернуть вспять, давление падает, заставляя две полукруглые пластины сближаться, эффективно блокируя трубу и не позволяя жидкости течь назад. Этот механизм работает автоматически, под действием динамики самого потока жидкости.
Преимущества обратного клапана-бабочки
1. Работайте автоматически без использования привода клапана или маховика.
2. Долговечность, поскольку их можно использовать в течение длительного периода без замены. Кроме того, эти клапаны можно ремонтировать, что увеличивает срок их службы.
3.Эффективность, поскольку они имеют низкий перепад давления в отличие от других клапанов, таких как шаровой клапан.
4.Эти клапаны не допускают утечек жидкости.
5. Они не допускают обратного потока жидкости.
6. Обратные клапаны-бабочки могут поддерживать рабочее давление.
7. В этих клапанах используется пружина для закрытия потока жидкости, поэтому их можно устанавливать в вертикальном, наклонном или горизонтальном положении.
8. Может предотвратить воздействие гидроудара.
9. Без утечек жидкости.
10. Короткое расстояние открытия и закрытия, что обеспечивает быструю работу.
11.Эти клапаны можно использовать как при низком, так и при высоком давлении и температуре.
Применение обратного клапана-бабочки
Водяные плотины
В системах водяных плотин, где важен точный контроль жидкости, обратный клапан-бабочка гарантирует, что жидкость течет только в заданном направлении, что способствует повышению эффективности и безопасности плотины.
Муниципальное строительство
Проекты муниципального строительства выигрывают от надежности клапана, гарантируя бесперебойную работу муниципальных систем без нежелательного обратного потока жидкости.
Насосные станции (выпуск)
На насосных станциях, особенно в точках выпуска, клапан играет решающую роль в предотвращении обратного потока, защите насосов и поддержании эффективного движения жидкости.
Гидроэлектростанции
На гидроэлектростанциях, где необходим непрерывный и точный контроль жидкости, этот клапан обеспечивает поток жидкости в заданном направлении, повышая общую производительность процесса выработки электроэнергии.
Корпус клапана:Основная внешняя конструкция клапана, внутренние компоненты корпуса. Он соединяет клапан с внешним приводным механизмом, приводящим в движение диск, и с водопроводной системой.
Диск:Этот диск, также известный как «бабочка», контролирует поток, поворачиваясь перпендикулярно направлению потока.
Вал:Стержень, соединяющий привод с диском, облегчающий его вращательное движение.
Сиденье:Уплотняющая поверхность, где диск соприкасается, чтобы предотвратить утечку.
Привод:Механизм, отвечающий за работу клапана (ручной, электрический, пневматический или гидравлический).
Техническое обслуживание клапанов включает смазку механических узлов, проверку и ремонт приводов. Клапаны, требующие регулярной смазки, содержат фитинги, через которые подается смазка. Необходимо наносить достаточное количество смазки на основе лития через рекомендованные интервалы, чтобы свести к минимуму ржавление и коррозию.
Также важна регулярная проверка приводов на предмет выявления любых признаков износа или ослабления электрических, пневматических или гидравлических соединений, которые могут повлиять на работу клапана.
Кроме того, пользователи должны очищать все части дроссельной заслонки смазкой на основе силикона. Седла клапанов следует проверять на наличие признаков износа и при необходимости заменять. Диски поворотных затворов, используемых в сухих условиях, например, при работе со сжатым воздухом, необходимо смазывать. Поворотные затворы, которые не используются часто, следует эксплуатировать не реже одного раза в месяц.
Принцип работы обратного клапана-бабочки
В конструкции двойной регулируемой створки используются две подпружиненные створки (полуклапанная оплетка), подвешенные на центральном вертикальном валу цепи. Когда жидкость начинает течь, створки открываются под действием объединенной силы, действующей на центр уплотняющей поверхности. Точка действия подпружиненной опорной силы, действующей в противоположном направлении, расположена за пределами центра торца клапана, что позволяет корню клапана открыться первым. Это позволяет избежать трения на уплотнительной поверхности, которое возникало в старых обычных клапанах при открытии заслонки, и исключает износ компонентов.
Когда скорость потока снижается, торсионная пружина автоматически меняет направление движения, позволяя створке клапана закрыться и приблизиться к седлу клапана, сокращая расстояние и время перемещения до закрытия. Когда жидкость течет назад, створка клапана постепенно приближается к седлу корпуса, и динамическая реакция клапана значительно ускоряется, что снижает совокупный эффект явления гидроудара и, таким образом, обеспечивает работу без ударов. В закрытом состоянии точка действия пружины позволяет верхней части створки клапана закрыться первой, предотвращая истирание основания створки и позволяя клапану дольше сохранять целостность уплотнения.
Ключевые различия между дроссельными клапанами и обратными клапанами
Поворотные заслонки и обратные клапаны относятся к типам промышленных клапанов. Используются для контроля потока жидкостей, но они отличаются несколькими ключевыми способами:
Функция:Поворотные затворы в основном используются для регулирования потока жидкости через систему, а обратные клапаны предназначены для предотвращения обратного потока.
Дизайн:Поворотные затворы состоят из корпуса клапана с впускным и выпускным отверстиями и диска, который вращается вокруг шпинделя, открывая или закрывая клапан. Обратные клапаны имеют более простую конструкцию, состоящую из корпуса с входным и выходным отверстиями, а также механизма, позволяющего жидкости течь в одном направлении и препятствующего ее течению в противоположном направлении.
Управление потоком:Поворотные затворы обеспечивают точный контроль потока благодаря своей способности регулировать количество жидкости, проходящей через клапан, в то время как обратные клапаны не обеспечивают такой же уровень управления потоком, поскольку их основная функция — предотвращать обратный поток.
Номинальное давление:Обратные клапаны часто рассчитаны на работу с более высоким давлением, чем дроссельные клапаны, номинальное давление которых может быть ограничено из-за их конструкции.
Обслуживание:Поворотные затворы требуют большего обслуживания, чем обратные клапаны, из-за их более сложной конструкции и движущихся частей.
Расходы:Обратные клапаны, как правило, дешевле, чем дроссельные клапаны, поскольку они имеют более простую конструкцию и требуют меньшего обслуживания.
Клапан-бабочка против шарового крана
Обратные клапаны-бабочки и шаровые обратные клапаны широко популярны в системах контроля жидкости. Каждый из этих типов популярен благодаря своим уникальным преимуществам. Ограничения одного могут быть преимуществами другого. Давайте проверим их.
| Критерии | Обратный клапан-бабочка | Шаровой обратный клапан |
| Дизайн | Диск, известный как «крылья бабочки», вращается, контролируя поток жидкости. | Сферический шар вращается, контролируя поток жидкости. |
| Операция | Быстрое вращательное движение на четверть оборота | 90-поворот на градус для выполнения всех операций. |
| Рабочее давление | Популярен в приложениях среднего и низкого давления. | Шаровые краны обычно используются в условиях высокого давления. |
| Размер и вес | Компактный дизайн и легкий вес | Обычно тяжелее и громоздче |
| Утечка | Более склонен к утечкам при перепадах высокого давления. | Шаровые обратные клапаны обеспечивают герметичное уплотнение даже при высоких перепадах давления. |
| Расходы | Дешевле, чем шаровые краны, учитывая большие размеры. | Шаровые обратные клапаны дороже, чем дроссельные обратные клапаны. |
| Приложения | Обычно используется в системах большого диаметра. | Универсальный и подходит для различных применений |
Устранение неполадок дисковых затворов
Утечка
Если вы заметили утечку вокруг клапана, сначала проверьте уплотнения или прокладки. Если они повреждены или изношены, замените их. Если утечка сохраняется, проверьте корпус клапана и диск на предмет повреждений или деформации.
Приклеивание или связывание
Если клапан заедает или заедает во время работы, проверьте, нет ли на диске или внутри корпуса клапана мусора или коррозии. При необходимости очистите и смажьте эти места.
Чрезмерный шум
Необычный шум во время работы клапана может указывать на проблемы с диском или уплотнением. Осмотрите эти компоненты на предмет износа и при необходимости замените их.
Недостаточный контроль потока
Если клапан не обеспечивает желаемого контроля потока, убедитесь, что он установлен в правильной ориентации. Отрегулируйте настройки привода, если это клапан с приводом.
Проблемы с приводом
Для дроссельных заслонок с приводом устраняйте неисправности привода отдельно. Проверьте наличие проблем с электричеством, пневматикой или гидравликой и обратитесь за советом к руководству по приводу.
Коррозия
Если на корпусе клапана или компонентах присутствует коррозия, немедленно устраните ее, чтобы предотвратить дальнейшее повреждение. Рассмотрите возможность использования защитных покрытий или коррозионностойких материалов в качестве запасных частей.
Чрезмерный крутящий момент
Если крутящий момент, необходимый для работы клапана, постоянно высокий, проверьте его на предмет смещения, засорения трубопровода или повреждения клапана.
