Описание концентрического клапана бабочки
Концентрический клапан бабочки (также известный как центральный клапан бабочки) представляет собой базовый клапан бабочки, подходящий для низкого давления, нормальной температуры и нетронутых требований к уплотнению, такими как системы очистки воды, системы кондиционирования воздуха, системы водоснабжения и дренажные системы и т. Д. В этих системах концентрические клапаны бабочки могут легко контролировать поток и направление среды в соответствии с операциями.
Спецификация концентрической бабочки клапана
| Размер диапазона | Материал тела |
|
1 1/2"-40" DN40-DN1000 |
Углеродистая сталь/ нержавеющая сталь/ чугун/ пластичный железо/ al-bronze |
| Рейтинг давления | Диск материал |
|
Класс150 PN10-PN16 |
Al-Bronze/ нержавеющая сталь/ пластичная железа/ WCB |
| Конечное соединение | Материал места |
| Фланцевой | EPDM, PTFE, NBR, Viton |
| Структивный стиль | Материал стебля |
| Полный порт, концентрический | SS410, SS416, SS316, 17-4PH |
| Варианты привода | Стандарт дизайна |
| Рычай, червячный шестерн, пневматический, электрический. | MSS SP-67, API609, EN593 |
| Температурная диапазон | Стандарт лица |
| -10 градус ~ 200 градусов | API609, ISO5752 Series 20, BS5155 |
| Стандарт соединения | Тестовый стандарт |
| Фланец бурение: ANSI B 16.5, EN1092-1 | API598 |

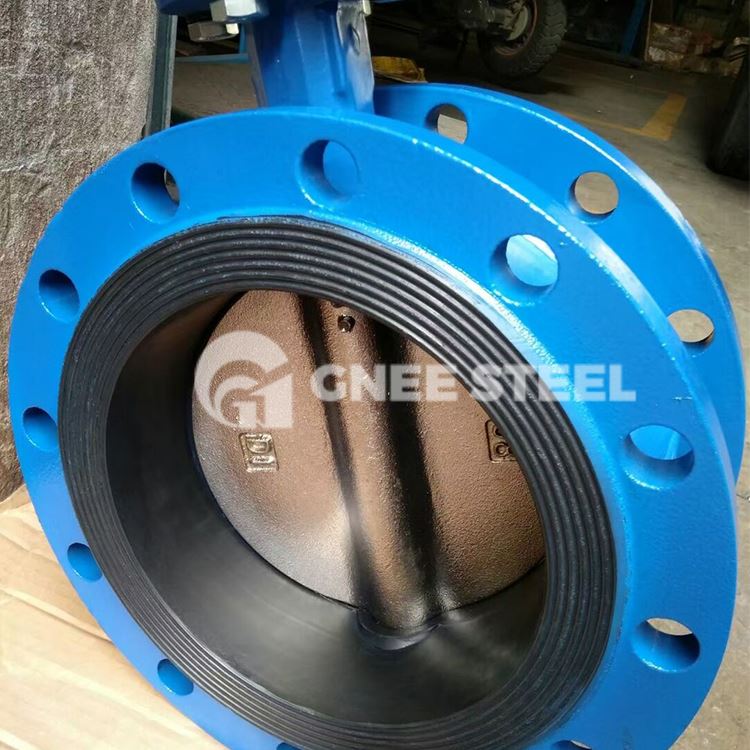

Концентрический клапан
Применение концентрического клапана бабочки
- Муниципальная и экологическая инженерия
Трубы большого диаметра, используемые в городских водоснабжениях и дренажных системах (таких как водопроводы выше DN1200), используют их характеристики сопротивления низкой сопротивлении потока, чтобы уменьшить потребление энергии;
Перехват воды низкого давления на очистных сооружениях и резиновые уплотнения с коррозионной устойчивостью к адаптации к кислотной и щелочной среде.
- Food и фармацевтическая промышленность
Санитарные резиновые клапаны бабочек используются в линиях наполнения напитков и доставке жидкости для удовлетворения требований к асептической очистке;
Быстрые характеристики открытия и закрытия подходят для прерывистых потребностей в управлении жидкости (например, переключение производственной линии).
- General Industrial Field
Регулировка объема воздуха систем кондиционирования воздуха и вентиляции, простая в эксплуатации и низкая стоимость;
Открытие и закрытие контроля паровых систем низкого давления (таких как трубы HVAC) требует использования резиновых материалов, устойчивых к температуре.
