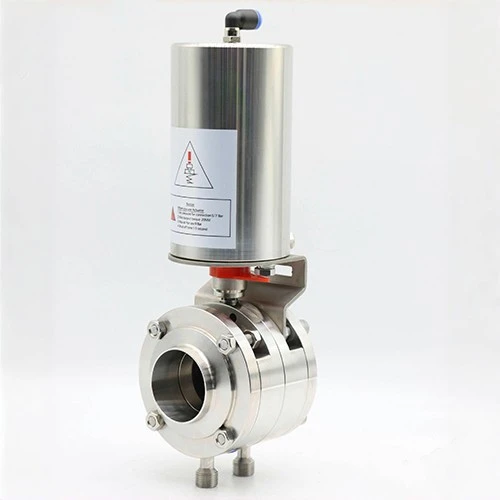

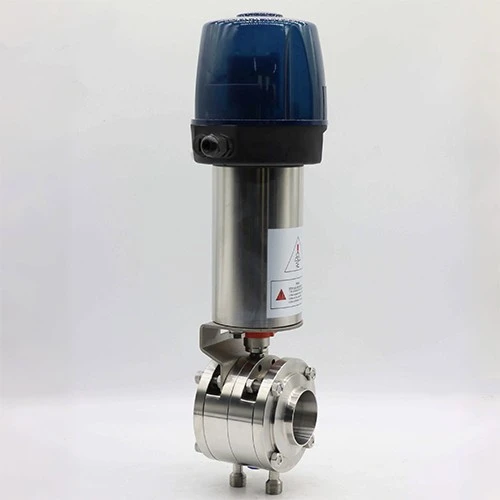

Пневматический санитарный дроссельный клапан

Санитарные пневматические дроссельные заслонки — это автоматизированные клапаны, специально разработанные для контроля жидкостей с высокой-чистотой и широко используемые в отраслях с чрезвычайно высокими гигиеническими требованиями, таких как пищевая, фармацевтическая, молочная продукция, напитки и биоинженерия. Их основная функция — приводить тарелку клапана во вращение с помощью пневматического привода, тем самым открывая и закрывая среду (например, жидкости, газы или суспензии) в трубопроводе и регулируя ее поток.

По сравнению с традиционными ручными или электрическими клапанами, санитарные пневматические дроссельные клапаны отличаются быстрым откликом, надежным уплотнением и простотой очистки, что соответствует технологическим требованиям CIP (очистка на месте) и SIP (стерилизация на месте).

Группа GNEE специализируется на производстве арматуры.Пожалуйста, свяжитесь с нами, чтобы получить чертежи.

Пневматический санитарный дроссельный клапан Материалы основных компонентов

Пневматический санитарный дроссельный клапан Параметры привода

Материалы и обработка поверхности

Корпус клапана: изготовлен из нержавеющей стали 304/316/316L, что обеспечивает коррозионную стойкость и химическую стабильность и соответствует спецификациям материалов для пищевых- и фармацевтических- классов.

Уплотнения: используются не-токсичные эластичные материалы, такие как NBR (бутадиен-нитриловый каучук) и EPDM (мономерный каучук этилен-пропилен-диена), устойчивые к старению и высоким температурам (диапазон рабочих температур от -10 до +135 градусов), соответствующие FDA, GMP и другим международным гигиеническим сертификатам.

Обработка поверхности: благодаря стандартной технологии электрополировки шероховатость внутренней и внешней поверхностей корпуса клапана снижается до уровня менее Ra0,4 мкм, что позволяет добиться гладкой поверхности без мертвых-углов-, что полностью исключает риск остатков среды и роста микробов.

Структурные инновации

Быстрая разборка и сборка. Благодаря использованию зажимного-типа, быстроразъемного-соединения или сварных соединений разборку и очистку клапана можно выполнить без инструментов, что сокращает время обслуживания более чем на 50 %.

Легкий и компактный: оптимизированная толщина корпуса клапана снижает вес на 30% по сравнению с традиционными клапанами, уменьшая крутящий момент открытия и закрытия и делая работу более легкой.

Многопозиционная-установка: поддерживает горизонтальную, вертикальную или наклонную установку, адаптируется к сложной схеме расположения трубопроводов и экономит место.

Пневматический привод

Двойного-действия: сжатый воздух поочередно поступает в две камеры, заставляя шток клапана вращаться вперед и назад, обеспечивая быстрое открытие и закрытие (время отклика менее или равно 0,5 секунды), что подходит для сценариев высокочастотного-переключения.

Одного-действия (пружинный возврат). При прерывании подачи воздуха пружина автоматически возвращает клапан в закрытое состояние, обеспечивая безопасную изоляцию, что обычно используется для предотвращения обратного потока или аварийного-отключения.

Режимы двойного-действия/одинарного-действия:

Высокий выходной крутящий момент: используется реечная или лопастная конструкция трансмиссии, увеличивающая выходной крутящий момент на 40 %, что позволяет приводить в движение клапаны-диаметра, превышающие DN150.

Адаптивность подачи воздуха: Диапазон рабочего давления воздуха 0,4–0,7 МПа, совместим с большинством заводских систем сжатого воздуха.

Точность и надежность управления

Регулирование потока: обеспечивает линейное управление потоком за счет вращения поворотной пластины (0–90 градусов) с высоким коэффициентом потока и низким сопротивлением потоку.

Характеристики уплотнения: используется мягкая-структура уплотнения, скорость утечки которой ниже национального стандарта (GB/T 13927-1992), что исключает загрязнение в результате утечек.

Долговечность. Пневматический привод имеет зеркальный-цилиндр и конструкцию, не требующую смазки-, что обеспечивает низкий коэффициент трения и срок службы, превышающий 1 миллион циклов открытия и закрытия.

Пищевая промышленность и производство напитков

Линии по производству молочных продуктов: контроль транспортировки и смешивания жидкостей, таких как молоко и йогурт, для предотвращения перекрестного-загрязнения.

Пивоварение: регулирование скорости потока пара, сусла и пива во время осахаривания, ферментации и розлива в бутылки для обеспечения постоянного вкуса.

Смешивание напитков: точный контроль соотношения сиропа, воды и углекислого газа для обеспечения стабильного вкуса продукта.

Фармацевтика и биоинженерия

Производство асептических препаратов: обеспечение автоматического переключения между жидкостями высокой-температуры и высокого-давления в системах CIP (очистка-на- месте) и SIP (пар на- месте).

Клеточная культура: точный контроль доставки культуральной среды и буферных растворов для поддержания стабильной среды реактора.

Производство вакцин: обеспечение отсутствия передачи контаминации жидкостей на таких важных этапах, как инактивация и очистка вируса.

Косметика и тонкая химия

Процессы эмульгирования: регулирование соотношения смешивания масляной и водной фаз для улучшения однородности продукта.

Линии розлива: контроль добавления микроэлементов, таких как ароматизаторы и красители, для обеспечения единообразия партии.

Чистый пар и индустрия напитков

Паровые трубопроводы: контроль распределения чистого пара на предприятиях пищевой промышленности для предотвращения загрязнения конденсатом.

Фильтрация напитков: регулировка скорости обратной промывки фильтрующего материала при производстве вина и спиртных напитков для продления срока службы фильтрующего материала.

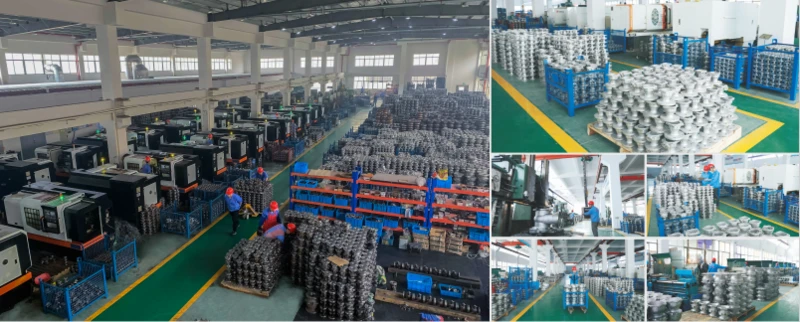

Группа GNEE владеет сотнями оборудования для производства и испытаний клапанов и предоставляет индивидуальные услуги по производству клапанов.-пришлите нам свои рисунки, и мы изготовим их-для вас.‌
