Описание клапана бабочки с одним фланцем
Одиночный клапан бабочки - это клапан, который регулирует или отрезает поток трубопроводной среды, поворачивая пластину -бабочки. Его структурные особенности представляют собой подключение к фланце на одном конце и подключение к резьбе/зажиму на другом конце. Он подходит для сценариев управления водой, газом, паром и частицами, содержащимись с жидкостью.
Main Body Design:
Colve корпус и пластина для бабочки: корпус клапана в основном изготовлен из чугуна, углеродистой или нержавеющей стали (3 0 4/316L), а тарелка с бабочкой принимает металл с резиновым покрытием (EPDM, силикон) или все мета-металлургическое уплотнение (поверхностная нержавеющая сталь/жесткая аллея) с устойчивостью к давлению) (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6 (1,6-то уплотнение.
Размещение формы: мягкое уплотнение (уровень утечки класса VI ANSI) подходит для чистой среды при комнатной температуре, а жесткое уплотнение металла может выдержать высокую температуру, меньше или равную 550 градусам и условиям, содержащим частицу.
Метод соединения:
Конец фланца: в соответствии с стандартами GB/T 9113 или ASME B16.5, подходящими для труб DN50 ~ DN2600; Конец без фланка: поддерживает резьбовые (NPT, BSPT) или зажимное соединение, которое удобно для быстрого разборки и сборки санитарных труб (таких как продукты питания/фармацевтические препараты).
Спецификация клапана бабочки с одним фланцем
|
Элемент |
Цена DN50/150/100 двойной/единый актерский пантинг чугуна управление потоком воздушный пневматический привод клапан бабочки |
|
Размер диапазона |
DN50 до DN600, 2 "до 24" |
|
Действующий режим |
Двойная действие, возвращение Sping (одиночная актерская игра) доступна |
|
Давление подачи воздуха |
От 2,5 до 8BAR |
|
Эксплуатационное давление |
Pn1. 0 до 1,6 МПа (от 145 до 232 кв. |
|
Выходной крутящий момент |
14-1170 нм |
|
Продолжительность жизни |
1, 000, 000 (1 миллион) раз |
|
Угол вращения |
90 градусов ± 4 градуса |
|
Материал раковины |
Алюминиевый сплав экструдирован |
|
Варианты материала тела |
Чугун или нержавеющая сталь 304/316/316L |
|
Герметичный материал |
NBR, EPDM, PTFE |
|
Диск материал |
Нержавеющая сталь |
|
Структура |
Средняя линия |
|
Конечное соединение |
Пластина |
|
Применимого носителя |
Контроль воды, воздуха, газа, масла, жидкости, пара |
|
Температура СМИ |
Диапазон от -10 до +80 степень (от 14 до 176 градусов F) с герметиком NBR |
|
Окружающая температура. |
Стандартный тип: -20 to +80 градуса (-4 до 176 градусов f) |
|
Дополнительные аксессуары |
Намур соленоидный клапан, предельный переключатель, FRL, индикатор положения, ручное устройство |
|
Приложение |
Пища и напитки, переработка, опреснение, нефтехимическое, химическое, фармацевтическое, текстильное, пульпа и бумага, горнодобывающие, морские и энергетические отрасли |

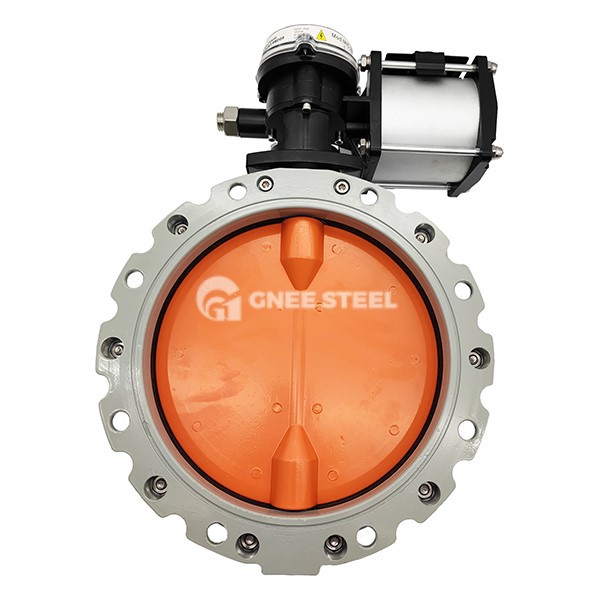

Gnee одинокий фланцевой клапан бабочки
Приложения
| Промышленное | Приложения | Speciation и функция |
|---|---|---|
| Очистка воды/муниципальная | Правила потока потока водоснабжения (DN100 ~ DN600, PN10) | Мягкое уплотнение, вертикальная/горизонтальная установка. |
| Химическая промышленность/металлургия | Высокая температурная пара или кислотная среда (DN200 ~ DN1000) | Металлическое жесткое уплотнение, коррозионное корпус клапана. |
| Продукты питания/Фармацевтика | Стерильная жидкая конвейер (зажим быстро-установленного типа, RA меньше или равна 0. 8 мкм) | 316L нержавеющая сталь, CIP очистка совместима с |
