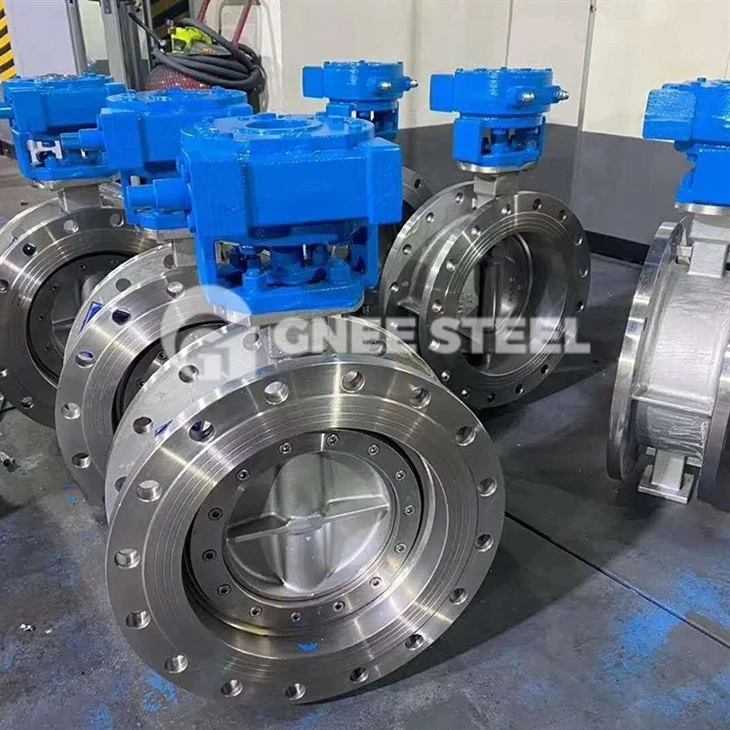

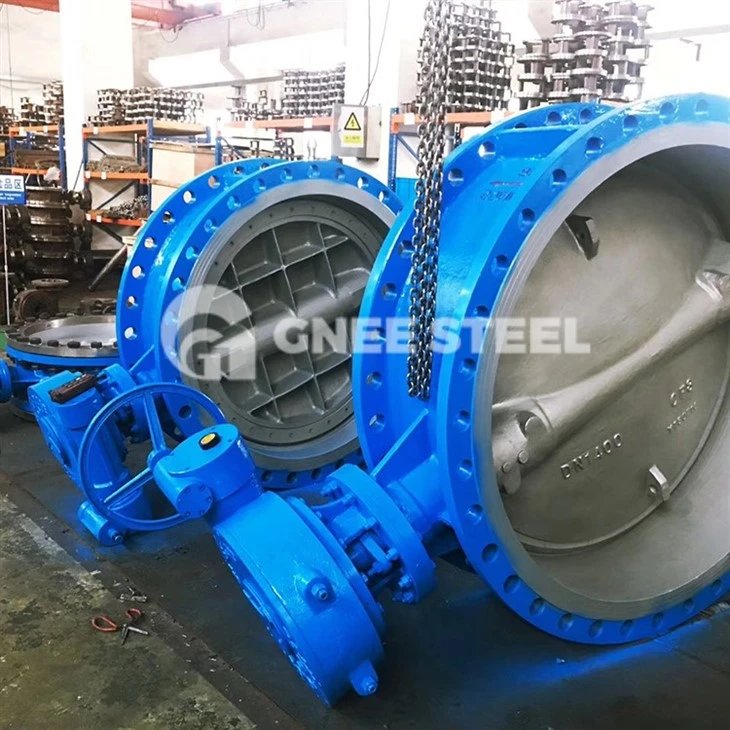

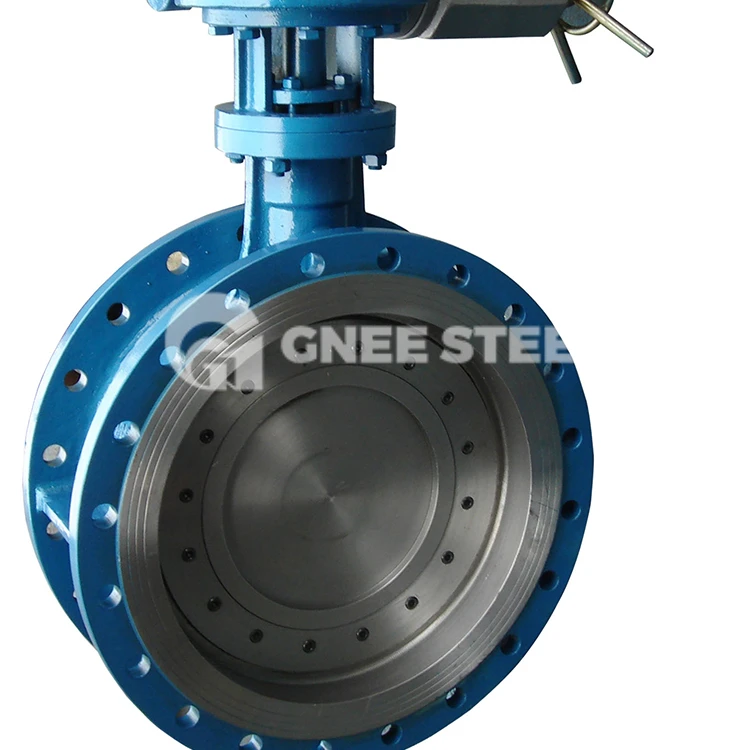

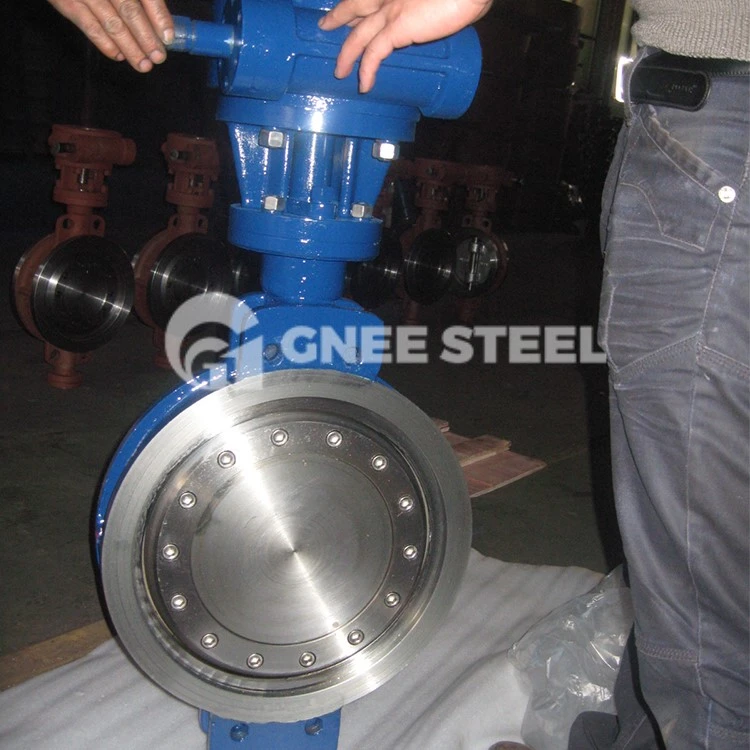

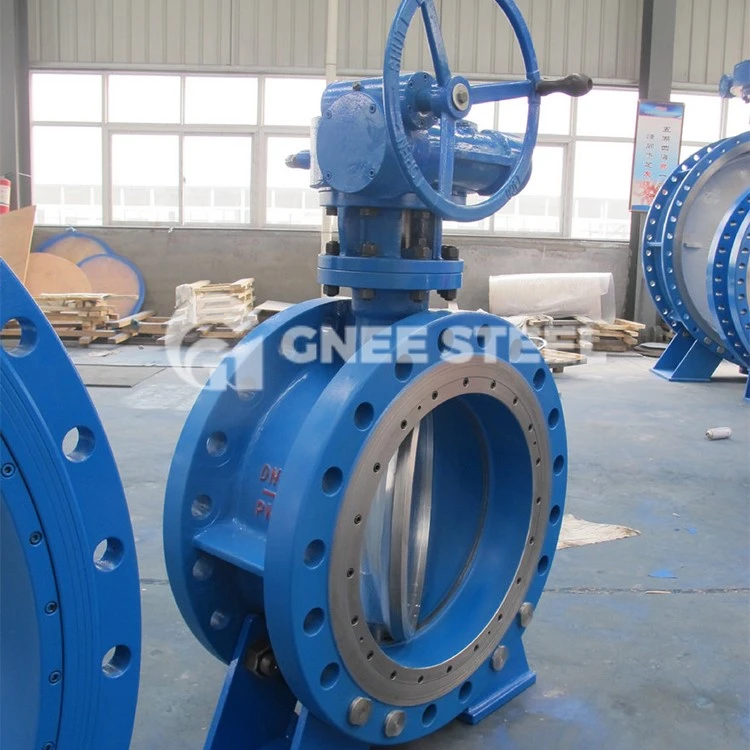

Тройной эксцентриковый клапан-бабочка

Дроссельный затвор с тройным эксцентриком имеет конструкцию с тройным эксцентриком, то есть угловой эксцентриситет добавлен на основе обычного металлического двухэксцентрикового затвора с жестким уплотнением.

Дроссельная задвижка с тройным эксцентриком является широко используемой промышленной арматурой. Он имеет конструкцию с тройным эксцентриком для предотвращения трения при открытии и закрытии, обеспечивая его надежность и долговечность.

Первый эксцентриситет: вал клапана расположен позади вала тарелки клапана, что позволяет уплотнению наиболее плотно окружать и контактировать со всем седлом клапана.

Второй эксцентриситет: линия оси клапана отклоняется от трубопровода и линии клапана, что позволяет избежать помех при открытии и закрытии клапана.

Третий эксцентриситет: ось конуса седла клапана отклоняется от линии клапана, что позволяет устранить трение во время процессов закрытия и открытия и добиться равномерного эффекта уплотнения сжатия вокруг всего седла клапана.

Все будет иметь те или иные дефекты и недостатки, и дроссельная заслонка с тройным эксцентриком не является исключением. Его недостатки заключаются в следующем:

1. Благодаря специальной технологии дроссельной заслонки с тройным эксцентриком конструкция дроссельной заслонки будет относительно толстой. Следовательно, если на трубопроводе малого диаметра используется дроссельная заслонка с конструкцией тройного эксцентрика, сопротивление дроссельной заслонки среде, текущей в трубопроводе, в открытом состоянии будет очень большим, а сопротивление потоку будет большим. Большие, так вообще говоря, трехэксцентриковые дисковые затворы не подходят для трубопроводов малого диаметра ниже DN200.

2. В нормально открытом трубопроводе уплотнительная поверхность седла дроссельной заслонки с тройным эксцентриком и многослойного уплотнительного кольца на дроссельной заслонке будет смываться спереди, что со временем повлияет на герметичность клапана.
