Формы движения штока углового запорного клапана включают тип подъемного стержня (шток клапана поднимается и опускается, маховик не поднимается и не опускается), а также тип подъемного и вращающегося стержня (маховик и шток клапана вращаются и поднимаются вместе, а гайка установлена на корпусе клапана).
| Имя | Угловой обратный клапан |
| Размер | 1/2"~18"; Ду15~Ду450 |
| Нормальное давление | Класс 150/300/600; PN16/PN25/PN40/PN64/PN100 |
| Стандарт дизайна | БС1873, АСМЭ Б16.34; ДИН3356, ЭН13709 |
| Отмечено | МСС СП-25 |
| Концевой фланец | АНСИ Б 16,5, АСМЭ Б16,47; ЭН1092,ДИН2543~ДИН2547,АС2129 |
| Лицом к лицу | АНСИ Б 16.10, API 6D; ДИН3202,ЭН558-1,ЭН12982,ИСО 5752 |
| Стандарт испытаний | API598, API 6D; ДИН3230, ЭН12266,ИСО 5208 |
| Подходящая температура | -29~425 градусов |
| Середина | Пресная вода, сточные воды, воздух, пар, продукты питания, лекарства, масла, щелочи, соль и т. д. |
Материал детали шарового клапана с угловым седлом
| НАИМЕНОВАНИЕ | МАТЕРИАЛ |
| ТЕЛО | GG25/GGG40.3/GS-C25/RG5-10/CF8/CF8M |
| СИДЕНЬЕ | Алюминиевая бронза / AISI 420 |
| КОРЕНЬ | АИСИ 420/МС58 |
| ИНДИКАТОР | СТ37 |
| КАПОТ | GG25/GGG40.3/GS-C25/RG5-10/CF8/CF8M |
| ДИСК | РГ5/АИСИ 420 |
| ПРОКЛАДКА | КЛИНГРИТ |
| ВИНТ | АИСИ 304 |
| УПАКОВКА | ГРАФИТ |
| ЖЕЛЕЗА | ГГГ40.3 |
| Т-БОЛТ | 6.8 СТАЛЬ |
| БОЛТ | 8.8 СТАЛЬ |
| МАХОВИК | ГГ25 |
| ГАЙКА И ШАЙБА | СТАЛЬ |
Таблица размеров угловых клапанов
| DN | ØD | Øk | Øg | L | b | ØR | H | СТРОК | Одксн | КГ |
| 15 | 95 | 65 | 45 | 90 | 14 | 110 | 190 | 9 | 14x4 | 4,85 |
| 20 | 105 | 75 | 58 | 95 | 16 | 110 | 190 | 9 | 14x4 | 5,5 |
| 25 | 115 | 85 | 68 | 100 | 16 | 110 | 200 | 12 | 14x4 | 6,5 |
| 32 | 140 | 100 | 78 | 105 | 18 | 140 | 200 | 13 | 18x4 | 8,25 |
| 40 | 150 | 110 | 88 | 115 | 18 | 140 | 230 | 15 | 18x4 | 10,5 |
| 50 | 165 | 125 | 102 | 125 | 20 | 160 | 235 | 20 | 18x4 | 13,5 |
| 65 | 185 | 145 | 122 | 145 | 20 | 160 | 260 | 22 | 18x4 | 18 |
| 80 | 200 | 160 | 138 | 155 | 22 | 200 | 280 | 25 | 18x8 | 23 |
| 100 | 220 | 180 | 158 | 175 | 24 | 220 | 330 | 30 | 18x8 | 36 |
| 125 | 250 | 210 | 188 | 200 | 26 | 250 | 340 | 34 | 18x8 | 54 |
| 150 | 285 | 240 | 212 | 225 | 26 | 300 | 405 | 42 | 22x8 | 72 |
| 200 | 340 | 295 | 268 | 275 | 30 | 400 | 440 | 55 | 22x12 | 116 |
| 250 | 405 | 355 | 320 | 325 | 32 | 500 | 510 | 65 | 26x12 | 169 |
| 300 | 460 | 410 | 370 | 375 | 32 | 500 | 575 | 78 | 26x12 | 240 |
| 350 | 520 | 470 | 430 | 425 | 36 | 500 | 775 | 100 | 26x16 | 325 |
| 400 | 580 | 525 | 482 | 475 | 38 | 500 | 840 | 115 | 29,5x16 | 394 |

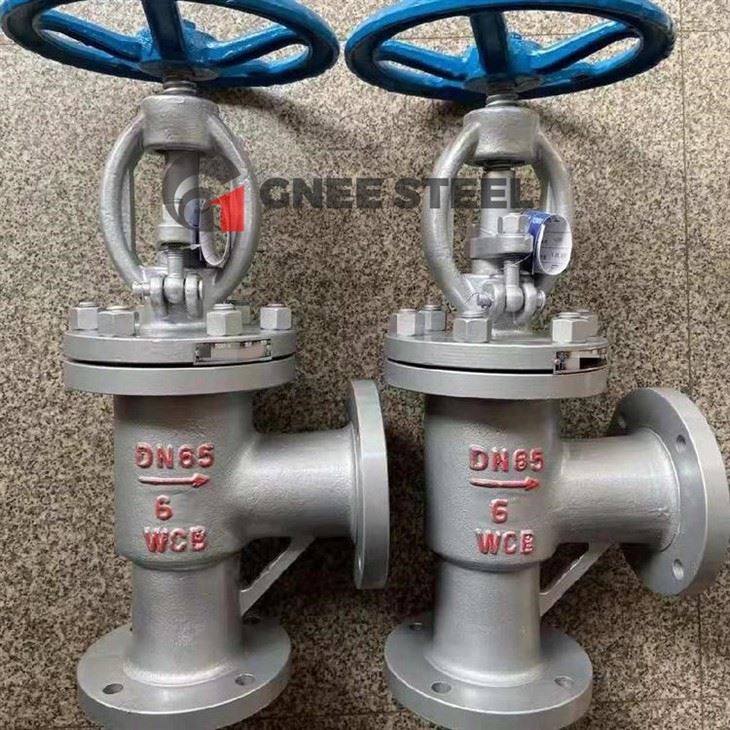

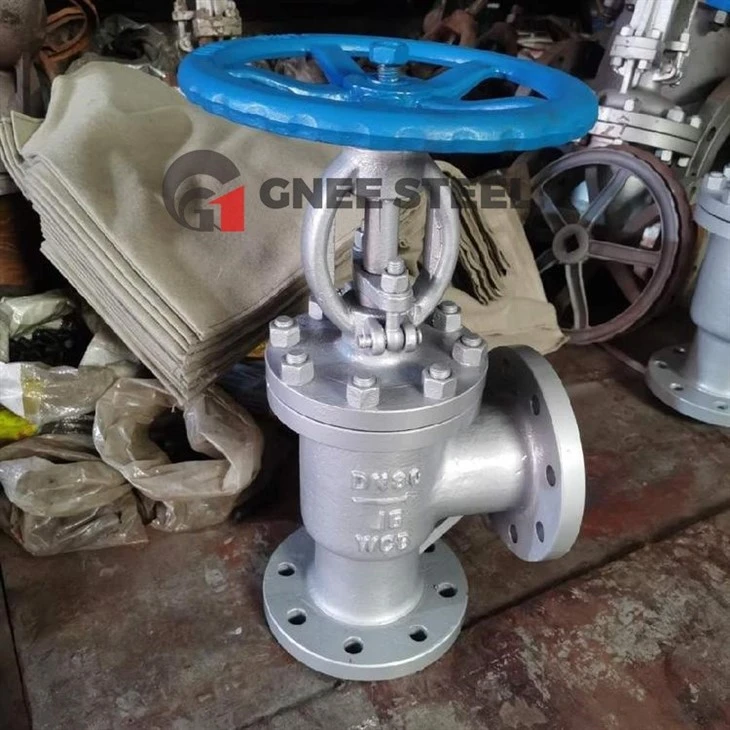

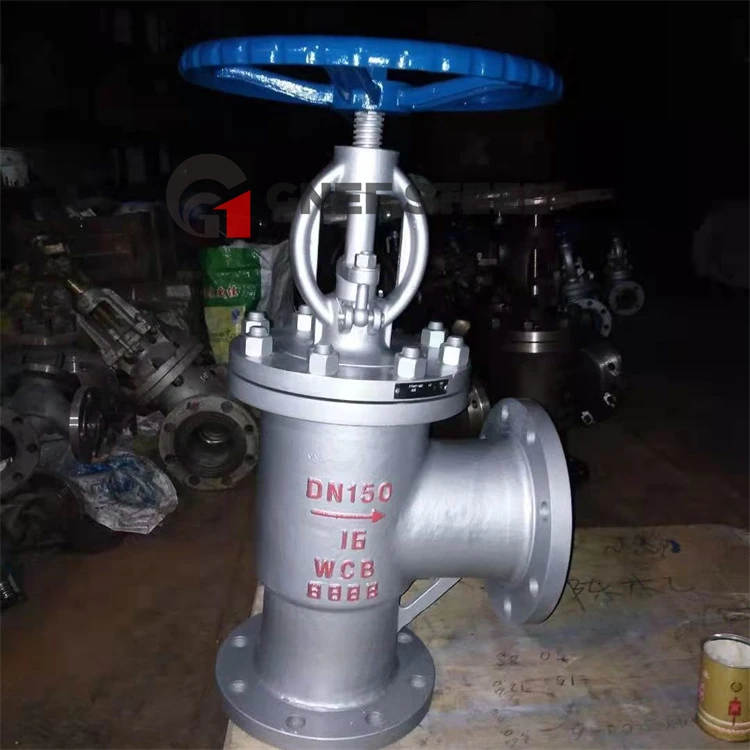

Угловой шаровой клапан
