A регулирующий клапанэто общий термин, обозначающий все клапаны, которые могут автоматически управляться с помощью внешних сигналов или собственных механизмов, включая регулирующие клапаны, запорные-клапаны, предохранительные клапаны и предохранительные клапаны. Он подчеркивает «управляемость»; К этой категории можно отнести любой клапан, который может принимать команды контроллера или автоматически работать в соответствии с заданными условиями.
A регулирующий клапан, с другой стороны, представляет собой специфический тип, ориентированный на регулирование процессов. В основном он используется для непрерывного и пропорционального регулирования таких параметров, как расход, давление и температура среды, гарантируя, что переменные процесса остаются стабильными вблизи заданного значения.
Ищете промышленные клапаны?Получите ценовое предложение-напрямую от завода-изготовителя на регулирующие и регулирующие клапаны за 2 часа.
Сравнительная таблица: регулирующий клапан и регулирующий клапан (автономный-регулятор)
| Особенность/Аспект | Регулирующий клапан | Регулирующий клапан (автономное-управление) |
| Источник питания | Внешняя мощность. Требуется сжатый воздух (пневматический) или электричество (электрический). | Технологические среды. Никакая внешняя энергия не требуется; работает под давлением жидкости. |
| Система управления | Замкнутая-система цикла. Требуются датчики, преобразователи и контроллер (ПЛК/РСУ). | Автономный блок. Датчики, обратная связь и управление интегрированы в клапан. |
| Принцип работы | Реагирует на сигнал 4–20 мА или полевой шины от контроллера. | Механическая обратная связь. Уравновешивает силу пружины и давление технологической среды. |
| Уровень точности | Очень высокий. Можно добиться точного контроля с отклонением в пределах 1%. | Середина. Подлежит «пропорциональному смещению» (спаду). |
| Скорость отклика | Зависит от позиционера и привода (регулируется). | Мгновенный. Непосредственно определяет колебания давления без задержки сигнала. |
| Контролируемые параметры | Универсальный. Может контролировать поток, давление, температуру, уровень, pH и т. д. | Ограниченный. Обычно ограничивается давлением (понижающим/обратным-давлением) или температурой. |
| Установка и настройка | Сложный. Включает проводку, трубки и настройку параметров ПИД. | Простой. Установите и поверните регулировочную пружину, чтобы установить давление. |
| Стоимость (капитальные затраты) | Высокий. Включает корпус клапана + привод + позиционер + датчики + систему управления. | Низкий. Одно механическое устройство без вспомогательной электронной инфраструктуры. |
| Режим отказа | Гибкие возможности открытия при отказе (FO) или закрытия при отказе (FC). | Исправлено дизайном; обычно зависит от конфигурации пружины (менее гибкой). |
| Обслуживание | Требует периодических проверок электронных частей, воздухопроводов и калибровки. | Простая механическая конструкция; Основное внимание уделяется техническому обслуживанию диафрагмы и уплотнений. |
| Типичные применения | Контуры химического процесса, точное распределение потока, динамический контроль температуры. | Снижение давления газа, паровые коллекторы, азотная подушка резервуара. |

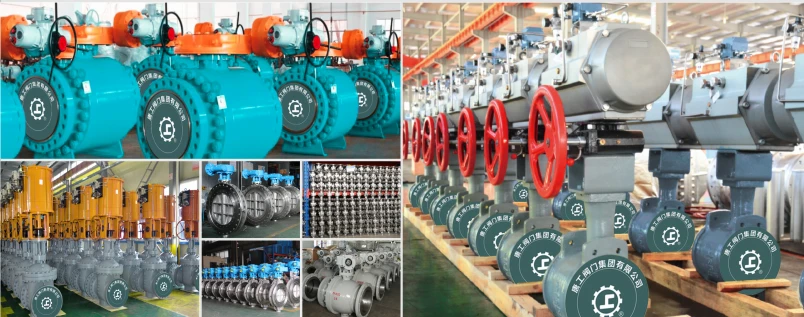

Завод клапанов GNEE
Часто задаваемые вопросы
Что такое регулирующий клапан?
Регулирующие клапаны, также известные как регулирующие клапаны, представляют собойиспользуется для регулировки и контроля потока жидкостей или газов в системе. Эти клапаны предназначены для обеспечения точного контроля количества потока, проходящего через них.
Каково назначение регулирующего клапана?
Регулирующий клапан – это используемый-механическийрегулировать или манипулировать потоком жидкостей, таких как газ, нефть, вода и пар. Это важная часть контура управления и пример конечного элемента управления. Регулирующий клапан на сегодняшний день является наиболее распространенным элементом конечного управления, используемым сегодня в промышленности.
Каково назначение клапана регулирования воды?
Регулятор давления – это подпружиненный-клапан, которыйрегулирует давление на выходной (домовой) стороне клапана. Изменение степени сжатия пружины изменяет давление на выходе.
Что такое высокотемпературный регулирующий клапан-
Корпус жаропрочных-регулирующих клапанов изготовлен из жаростойких-материалов, таких как хром-молибденовая сталь и нержавеющая сталь. Для применения при сверх-высоких температурах можно выбрать не-металлическую жаростойкую-футеровку или специальный сплав. В конструкции конструкции используется конструкция перегородочного-типа с заранее-зарезервированным зазором для предотвращения заклинивания при тепловом расширении, а внешние подшипники поддерживают положение ворот, снижая нагрузку на привод.
