A вертикальный обратный клапанэто новый тип обратного клапана. Он имеет вертикальную конструкцию и устанавливается на трубопроводе. В основном он состоит из корпуса клапана, крышки клапана, сердечника клапана и пружины. Сердечник клапана перемещается вертикально в потоке воды, обеспечивая определенную степень предотвращения обратного потока. Подходит для различных промышленных трубопроводов.
A поворотный обратный клапантакже является разновидностью обратного клапана. Его конструкция позволяет тарелке клапана свободно вращаться между собой и седлом клапана под действием пружины. При возврате среды пластина клапана автоматически закрывается под давлением среды, предотвращая обратный поток. Подходит для различных систем и трубопроводов.
Ищете промышленные обратные клапаны?Получите-прямую цену на поворотные и вертикальные модели уже сегодня.
Сравнительная таблица: поворотный обратный клапан и вертикальный обратный клапан
| Сравнительный размер | Поворотный обратный клапан | Вертикальный обратный клапан |
| Принцип работы | Диск качается на шарнире или валу снаружи сиденья, открываясь или закрываясь. | Диск перемещается вверх и вниз вдоль центральной линии корпуса клапана. |
| Основная структура | Рычаг петли + Штифт + Диск (аналогично распашной двери). | Направляющая тяга + диск (обычно с пружиной-). |
| Ориентация установки | Преимущественно горизонтальный. Для вертикальных линий поток должен бытьВверхтолько. | Исключительно для вертикальных линий. Поток должен бытьВверхтолько. |
| Сопротивление потоку (перепад давления) | Чрезвычайно низкий. Прямой-проходной путь потока; минимальное препятствие при открытии. | Выше. Извилистый путь потока (похож на шаровой клапан); значительное падение давления. |
| Скорость закрытия | Медленный. Длинный ход диска; требуется больше времени для полной переустановки. | Быстрый. Короткое путешествие; обычно при помощи пружины для быстрого закрытия. |
| Контроль гидроудара | Бедный. Склонен к «хлопающим» звукам и гидравлическим ударам. | Отличный. Часто «тихий» тип; эффективно подавляет гидроудар. |
| Герметичность | Середина. Полагается на противодавление; возможны небольшие утечки при низком давлении. | Хороший. Точная направляющая и натяжение пружины обеспечивают более плотное прилегание. |
| Чистота носителей | Ниже. Улучшенная переносимость материалов, содержащих мелкие частицы или волокна. | Высокий. Небольшие зазоры в направляющих деталях делают их склонными к застреванию мусором. |
| Износ | Износ происходит в месте соединения шарнирного пальца и рычага. | Износ происходит на направляющем стержне и седле уплотнения. |
| Обслуживание | Простой. Интуитивно понятная конструкция, легко разбирается и ремонтируется. | Сложный. Требует точного выравнивания внутренней направляющей конструкции. |
| Типичные применения | Трубопроводы большого диаметра, большие расстояния, низкоскоростные-трубопроводы. | Водоснабжение высотных-зданий, выпуски насосов, замкнутые пространства. |

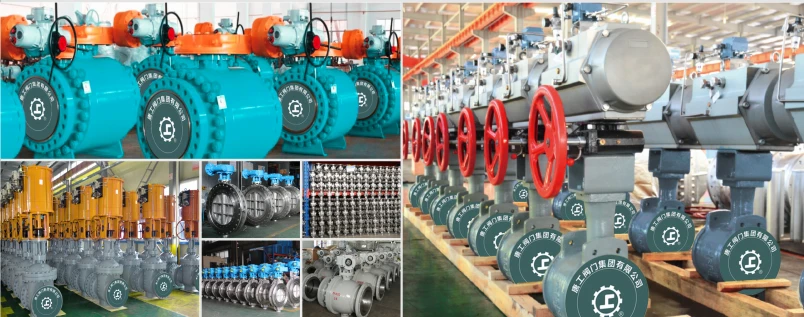

Завод обратных клапанов GNEE
Запутались в выборе клапана?Получите бесплатную техническую консультацию и ценовое предложение в течение 24 часов.
Часто задаваемые вопросы
Каково использование вертикального обратного клапана?
Вертикальные обратные клапаны обладают более высоким сопротивлением потоку жидкости. Эти клапаны обладают высоким сопротивлением потоку жидкости, поскольку онииспользуется в трубопроводах, где жидкости текут вверх. Давление жидкости должно преодолеть силы гравитации, а также силу пружины, прежде чем закрывающий механизм откроется.
Имеет ли значение обратный клапан: вертикальный или горизонтальный?
При вертикальной установке диск может открыться не полностью или резко захлопнуться.. Пружинные или линейные обратные клапаны: обычно можно устанавливать горизонтально или вертикально, но для вертикальной установки обычно требуется восходящий поток. Всегда проверяйте ориентацию в документации производителя.
Нужно ли устанавливать поворотные обратные клапаны горизонтально?
Ориентация А.Поворотные обратные клапаны всегда устанавливаются таким образом, чтобы ШПЕТЛЯ ПЕТЛИ располагалась горизонтально и над осевой линией трубы.(как показано на рисунках в конце этого раздела). Неправильная установка может привести к заеданию, большой потере напора и/или заклиниванию в открытом положении.
