API 607 в первую очередь предназначен для четвертьоборотных клапанов (таких как шаровые и дроссельные клапаны). Для обратных клапанов отраслевым стандартом испытаний на огнестойкость обычно являетсяAPI 6FAилиAPI 6FD.
Получить техническое предложениедля шаровых кранов API 607 за 24 часа — включена экспертная инженерная поддержка.
Стандартные параметры тестирования API 607
| Параметр | Спецификация Требование |
| Охваченные типы клапанов | Шарик, Бабочка, Вилка (Четверть-поворота) |
| Материал сидений | Преимущественно мягкое-седло (не-металлическое) |
| Продолжительность записи | 30 минут |
| Температура пламени | От 750 до 1000 градусов (от 1400 до 1800 градусов по Фаренгейту) |
| Внутреннее давление | 75 % от максимального CWP (холодное рабочее давление) |
| После-ожоговое охлаждение | Естественное охлаждение или закалка водой |
| Эксплуатационные испытания | Клапан должен быть включен один раз после охлаждения. |
API 607 и API 6FA для принятия решений о закупках
Сравнение источников: API 607 и API 6FA
| Особенность | API 607 | API 6FA |
| Основная цель | Нефтеперерабатывающие и перерабатывающие заводы | Трубопроводы и устья скважин |
| Движение клапана | Четверть-поворота (Мяч/Бабочка) | Линейный/не-четверть-поворот (ворота/проверка) |
| Дизайн сиденья | Сосредоточьтесь на переходе от мягкого-к-металлическому цвету. | Сосредоточьтесь на целостности металла-между-металлами |
| Отраслевые предпочтения | Переработка и переработка (нефтехимия) | Разведка/Мидстрим (Нефть и Газ) |
| Может ли он охватывать обратные клапаны? | Нет (технически выходит за рамки) | Да (правильный стандарт) |
Содержание и процесс проверки клапана API607
Испытание промышленной арматуры на огнестойкость обычно проводится в соответствии со следующими этапами:
- Подготовьте образцы клапанов и убедитесь, что характеристики и модели соответствуют требованиям испытаний.
- Установите клапан в испытательное устройство, подключите источник газа и манометр.
- Подайте рабочее давление, чтобы проверить герметичность клапана при комнатной температуре.
- Запустите нагревательное устройство и нагрейте клапан в соответствии со стандартной температурной кривой API607:2016, стандартная продолжительность 30 минут.
- Контролируйте качество уплотнения во время процесса нагрева, чтобы убедиться в отсутствии аномальных утечек в клапане.
- Нагрейте и охладите до комнатной температуры и проверьте герметичность и характеристики открытия/закрытия клапана.
- Организуйте данные испытаний и напишите подробный отчет о проверке, включая ключевые данные, такие как скорость утечки и крутящий момент переключателя.
- Весь процесс строго выполняется в соответствии со стандартами, и любые отклонения в любом звене повлияют на тестирование.
Основные типы клапанов для API 607
API 607 специально разработан для четвертьоборотных клапанов, в которых обычно используются мягкие уплотнения.
1. Шаровые краны - Самый распространенный клапан API 607.
Шаровые краны являются наиболее концентрированной областью сертификации огнестойкости. Чтобы соответствовать стандарту API 607, шаровые краны должны иметь конструкцию «вторичного уплотнения металл по металлу».
Плавающие шаровые краны: используются для малых диаметров, среднего и низкого давления. При пожаре сфера сжимается и движется вниз по потоку, прижимаясь к кромке металлического седла клапана.
Шаровые краны с цапфой: используются для больших диаметров и высоких давлений. Металлическое седло клапана, опирающееся на пружину, прижимается к сфере после прогорания мягкого уплотнения.
2. Поворотные затворы - Высокая производительность и тройной эксцентриситет
Высокоэффективный/двойной эксцентриковый дисковый клапан: разработан со специальным уплотнительным кольцом (обычно мягкое уплотнение, завернутое в металлический кронштейн), его герметизация после пожара зависит от контакта с металлом.
Поворотный клапан с тройным эксцентриситетом: хотя тройное эксцентриситет обычно представляет собой металлическое уплотнение, если он поставляется с не-вспомогательным уплотнением, он также должен быть сертифицирован в соответствии со стандартом API 607.
3. Пробковые клапаны
Футеровочный пробковый клапан или эксцентриковый пробковый клапан: в основном используется в химической промышленности для предотвращения больших утечек среды в условиях пожара.
4. Регулирующие клапаны
Узел привода шарового крана или дроссельной заслонки, используемый в системах аварийного отключения (ESD) в нефтехимической промышленности, обычно требует, чтобы секция клапана соответствовала API 607.
Применение клапанов API 607
Данные клапаны в основном устанавливаются в помещениях, где работают с легковоспламеняющимися и взрывоопасными средами и существует высокий риск возникновения пожара:
1. Нефтеперерабатывающие и нефтехимические заводы
Это крупнейший рынок клапанов API 607.
Области применения: Импорт и экспорт материалов на установках переработки сырой нефти, гидрокрекинга, каталитического крекинга и других установках. В случае возникновения пожара эти клапаны должны иметь возможность перекрыть источник топлива, чтобы предотвратить «сожжение лагеря».
2. Хранилище и терминал нефти и газа (резервуарные парки и терминалы)
Область применения: Базовые клапаны резервуаров для больших резервуаров-хранилищ. При возникновении пожара в трубопроводе корневой клапан должен иметь возможность надежно закрываться, чтобы предотвратить утечку десятков тысяч тонн сырой нефти или готовой нефти.
3. Морские платформы
Точка применения: Из-за ограниченного пространства на море и трудностей с эвакуацией при пожаре на всех трубопроводах горючих сред необходимо использовать клапаны, соответствующие API 607 (или более строгому API 6FA).
4. Газотурбинная и электроэнергетическая промышленность
Область применения: Система подачи топлива/газа для газовых турбин. Если система обнаружит утечку или возгорание, огнестойкий-клапан должен обеспечить полное прекращение подачи топлива.
5. Хранение и упаковка химикатов.
Точки применения: Погрузочные краны, склады метанола или этанола.

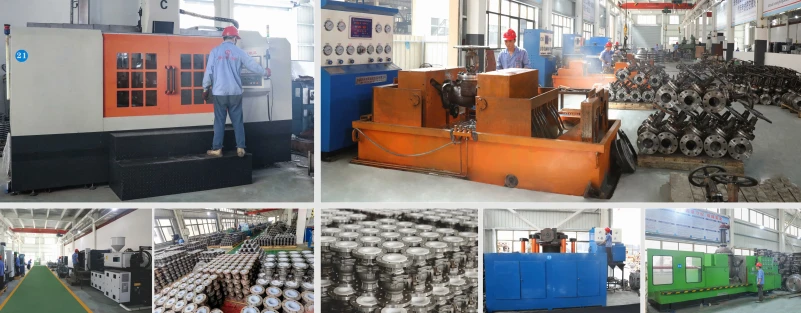

GNEE API 607 Завод клапанов
В наличии-Клапаны, сертифицированные по стандарту API 607: NPS от 2 до 24 дюймов, готовые к немедленной отправке на ваше предприятие.
Часто задаваемые вопросы
В чем разница между API 6FA и API 607?
API 607 содержит критерии испытаний на огнестойкость четвертьоборотных клапанов и других клапанов с неметаллическим седлом под давлением, тогда как API 6FA содержит требования к испытаниям на огнестойкость для клапанов API 6A и API 6D. API 6FA применим для клапанов с металлическими седлами.
В чем разница междуAPI 608и API 607?
API 607 необходим для сред, где пожарная безопасность является главным приоритетом, гарантируя, что клапаны смогут выдерживать и функционировать во время воздействия огня. Напротив, API 608 фокусируется на структурной целостности и работе металлических шаровых кранов под давлением и температурой, не уделяя внимания огнестойкости.
