Что такое пластинчатый дроссельный клапан?

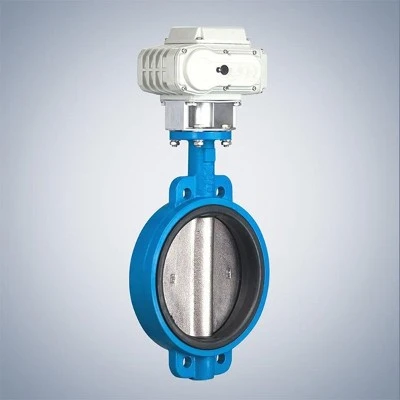

Вафельный клапан-бабочка — это тип дроссельной заслонки без встроенных фланцев на корпусе. Он зажимается непосредственно между двумя фланцами трубы с помощью болтов, а для обеспечения уплотнения используются уплотнительные прокладки на обоих концах корпуса клапана. Вращая диск (в диапазоне 0-90 градусов), он позволяет отрезать, подсоединять или регулировать поток трубопроводной среды.
Его основные преимущества заключаются в «компактная бесфланцевая установка + экономичность-дроссельных затворов»:
Отсутствие фланцев корпуса приводит к уменьшению и облегчению конструкции (на 40–60 % легче, чем фланцевые дроссельные затворы того же размера) и снижению требований к пространству.
Значительное экономическое преимущество для больших диаметров (DN300 и выше).
Низкое сопротивление потоку (коэффициент сопротивления потоку меньше или равен 0,2), что делает его пригодным для трубопроводных систем среднего/низкого-давления,-с ограниченным пространством.
Широко используется в водоочистке, коммунальном строительстве, системах отопления, вентиляции и кондиционирования воздуха и легкой промышленности.
Соответствие таким стандартам, как ГБ/Т 12238иAPI 609 обеспечивает надежность герметизации установки и стабильный контроль среды.
Основная структура и принцип работы
Межфланцевый дисковый затвор крепится непосредственно между двумя фланцами трубы с помощью болтов с двойной головкой-, что устраняет необходимость в дополнительных фланцевых соединителях. Такая конструкция обеспечивает компактную конструкцию с минимальными требованиями к пространству для установки. Его основные компоненты включают в себя:
Диск (Тарелка-бабочка): Круглый запорный элемент, который вращается на 0–90 градусов вокруг штока клапана для регулирования потока. В полностью открытом состоянии только толщина диска создает сопротивление потоку, что приводит к минимальному перепаду давления.
Корпус клапана: Изготовлены из таких материалов, как чугун, ковкий чугун, нержавеющая сталь или легированная сталь, для работы с различными средами и требованиями к давлению.
Уплотнительная структура:
Мягкое уплотнение: используются эластичные материалы, такие как резина (NBR, EPDM) или PTFE, обеспечивающие превосходное уплотнение, но ограниченную термостойкость (менее или равна 120 градусам). Подходит для воды, газов и других не-агрессивных сред.
Металлическое жесткое уплотнение: Имеет сварную уплотнительную поверхность из нержавеющей стали или сплава на основе кобальта-, выдерживающую высокие температуры (менее или равные 650 градусам) и давление (менее или равное 425 градусам пара). Оно имеет длительный срок службы и идеально подходит для суровых условий химической, металлургической и других сложных применений.
Методы срабатывания: поддерживает ручное (маховик или редуктор), электрическое, пневматическое или гидравлическое управление для удовлетворения потребностей автоматического управления.
