API 6d шаровой кран на цапфе
Шаровой кран с цапфой API 6D представляет собой особый тип шарового крана с ключевой особенностью: в отличие от плавающего шарового крана, шар не перемещается свободно, а фиксируется внутри корпуса клапана двумя или более цапфами (обычно подшипниками). Такая конструкция гарантирует, что шар остается в фиксированном положении во время открытия и закрытия, предотвращая прямое трение между шаром и седлом клапана, что значительно снижает износ седла и продлевает срок службы клапана. Кроме того, конструкция цапфы может выдерживать более высокие давления, что делает шаровые краны с цапфой пригодными для применения в условиях высокого-давления и большого-диаметра.

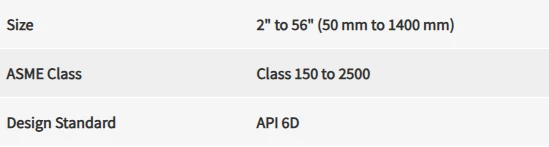

Спецификация
Конструктивные особенности
- Усечение проекта поддержки
Шар крепится к корпусу клапана с обеих сторон с помощью цапф (коротких валов), в отличие от свободно-конструкции традиционных шаровых кранов с плавающей запятой.
Цапфы поддерживаются средним давлением, предотвращая чрезмерное сжатие между шаром и седлом клапана, уменьшая износ и продлевая срок службы.
- Двунаправленное уплотнение
В импортных шаровых кранах с цапфой обычно используется двунаправленная уплотнительная конструкция, обеспечивающая надежное уплотнение независимо от направления потока среды.
Седло клапана имеет подпружиненную-или самоуплотняющуюся-конструкцию, позволяющую адаптироваться к колебаниям давления и изменениям температуры.
- Большой диаметр и возможность адаптации к высокому давлению
Могут быть рассчитаны на диаметры DN50–DN1200 (2–48 дюймов) или даже больше, с номинальным давлением, охватывающим класс 150–2500 (PN16–PN420).
Цапфовая опора рассеивает давление среды, что делает ее пригодной для работы в условиях высокого-давления, высокой-температуры или агрессивных сред.
- Проектирование пожарной безопасности
Материал седла клапана обычно включает в себя композитную структуру из металла и мягких уплотнений (например, ПТФЭ). В случае пожара металлическая часть может образовать аварийное уплотнение, предотвращающее утечку.
Принцип работы
Открытое состояние
Поверните шток клапана на 90 градусов, совместив шаровой канал с трубопроводом, минимизируя сопротивление потоку среды и уменьшая падение давления.
Закрытое состояние
Поверните шар на 90 градусов в вертикальное положение, обеспечив плотное уплотнение между седлом клапана и поверхностью шара и перекрывая поток среды.
Поддержка поворотной опоры гарантирует, что шар не сместится под высоким давлением, сохраняя герметичность.
Сценарии применения
- Нефтяная и газовая промышленность
Нефтепроводы, заводы по переработке природного газа, нефтеперерабатывающие заводы и т. д. используются для управления нефтегазовыми средами под высоким-давлением.
- Химическая и нефтехимическая области
Трубопроводные системы, работающие с агрессивными средами (такими как кислоты, щелочи, растворители), требующие клапанов, устойчивых к химической коррозии.
- Энергетика
Паропроводы, системы питательной воды котлов и другие условия высокой-температуры и-давления.
Водоочистка и коммунальное строительство
Крупные трубопроводы водоснабжения, очистные сооружения и т. д., требующие клапанов большого-диаметра с низкой-утечкой.
Преимущества и ограничения
Преимущества:
Высокая надежность: опора цапфы уменьшает смещение шара, обеспечивая стабильные характеристики уплотнения.
Длительный срок службы: конструкция с низким-трением снижает износ и увеличивает интервалы технического обслуживания.
Высокая адаптируемость. Возможна модификация с использованием специальных материалов, таких как высоко-температуростойкие, коррозионно--стойкие и взрывобезопасные-материалы.
Низкий рабочий крутящий момент: конструкция цапфы снижает крутящий момент открытия и закрытия, облегчая автоматическое управление.
Ограничения:
Более высокая стоимость: сложная конструкция, высококачественные-материалы и, как правило, более высокая цена, чем у плавающих шаровых кранов.
Больший вес. Клапаны большого-диаметра требуют определенного места для установки и опорной конструкции.
Требования к высокой точности установки: Обеспечьте соосность цапфы и седла клапана во избежание утечек.
Рекомендации по выбору и обслуживанию
Точки выбора
Характеристики среды: выберите материал корпуса клапана (например, углеродистую сталь, нержавеющую сталь, легированную сталь) в зависимости от температуры, давления и коррозионной активности.
Требования к уплотнению. Определите, требуется ли мягкое уплотнение (нулевая утечка) или твердое металлическое уплотнение (высокие-температурные условия).
Метод работы: ручное, пневматическое, электрическое или гидравлическое управление, выбираемое в зависимости от требований автоматизации.
Рекомендации по техническому обслуживанию
Регулярный осмотр: проверяйте уплотнение седла клапана и смазку цапфы каждые 6–12 месяцев.
Очистка и техническое обслуживание: Удалите отложения с корпуса клапана, чтобы предотвратить истирание поверхности шара загрязнениями.
Замена уплотнений: Заменяйте уплотнения седла клапана каждые 3–5 лет, в зависимости от частоты использования.
