Балансировочный клапан с цифровой блокировкой — это регулирующий клапан со специальной функцией цифровой блокировки, играющий жизненно важную роль в жидкостных трубопроводных системах. Он используется для балансировки статических гидравлических условий и имеет равнопроцентную характеристику расхода. Подходит для централизованного контроля количества, централизованного контроля качества и систем контроля количества со ступенчатым изменением расхода, при изменении расхода системы расход для каждого пользователя в каждом филиале с установленным этим клапаном будет пропорционально увеличиваться или уменьшаться, сохраняя первоначальную схему распределения потока. Ниже представлено подробное введение с таких аспектов, как основная информация, принцип работы, рабочие характеристики и меры предосторожности при использовании:
Характеристики производительности:
1. Регулирование производительности;
2. Функция отключения-выключения;
3. Отображение состояния открытия с точностью до 1/10 оборота;
4. Теоретическая характеристика расхода представляет собой равнопроцентную характеристическую кривую;
5. Устройство блокировки открытия и закрытия;
6. Каждому полному обороту соответствует фиксированный коэффициент расхода. Во время ввода в эксплуатацию расход через клапан можно легко рассчитать, измерив разницу давлений на клапане.
Технические параметры:
Номинальное давление: 1,6 МПа (2,5 МПа требует настройки).
Средняя температура: 0 ~ 150 градусов. Характеристики потока: Теоретически он следует равнопроцентной кривой; на практике он демонстрирует линейную характеристику при авторитете клапана 30–50%.
Диапазон диаметров: DN15~DN600. Для меньших диаметров (например, DN15~DN32) используются латунные соединения с внутренней резьбой, а для больших диаметров (например, DN500) используются фланцевые соединения из ковкого чугуна.
Сценарии применения:
Системы HVAC: используются в сетях отопления и кондиционирования воздуха для балансировки гидравлического распределения.
Промышленное применение: регулирование потока не-агрессивных жидкостей (воды, масла) в химической, нефтяной и других отраслях промышленности.

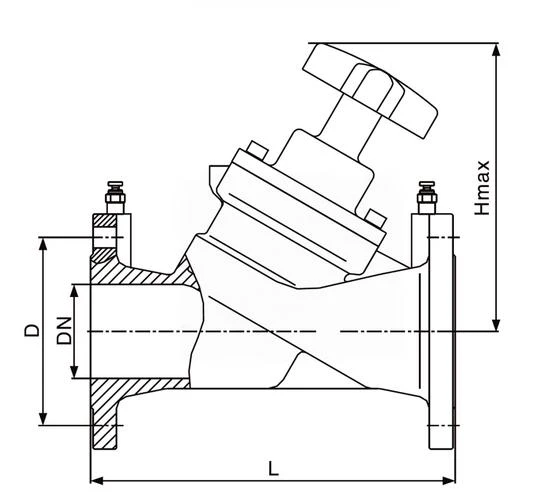

Чертеж балансировочного клапана с цифровым замком
