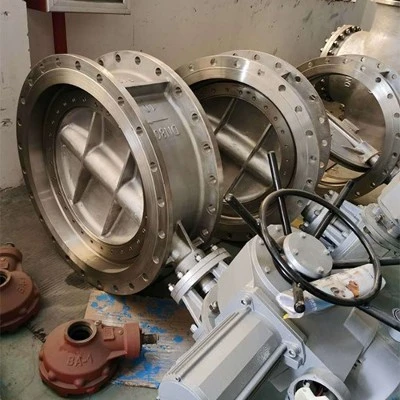

Электрические фланцевые дроссельные заслонки из нержавеющей стали, также известные как лепестковые клапаны, представляют собой простые регулирующие клапаны, используемые для включения и выключения трубопроводной среды с низким-давлением. Дроссельная задвижка характеризуется тем, что ее закрывающий элемент (диск клапана или дроссельная заслонка) представляет собой круглую пластину, которая вращается вокруг своей оси, открываясь и закрываясь. Клапаны могут использоваться для регулирования потока различных типов жидкостей, включая воздух, воду, пар, различные агрессивные среды, шламы, масло, жидкие металлы и радиоактивные среды. В основном они функционируют как запорные-и дросселирующие устройства в трубопроводах. Открывающим и закрывающим элементом фланцевого дроссельного клапана с электроприводом из нержавеющей стали является дисковая пластина в форме диска-, которая вращается вокруг своей оси внутри корпуса клапана для открытия, закрытия или регулирования.
Спецификация
Номинальный диаметр: 10–1000 мм и 1/2–60 дюймов.
Номинальное давление: 1,0–16,0 МПа/150–1500 фунтов/10–160 К
Рабочая температура:-196 градусов-700 градусов
Стандарты: GB, DIN, API, ANSI, JIS, BS и т. д.
Материал корпуса клапана: углеродистая сталь, нержавеющая сталь, легированная сталь, ультра-низкоуглеродистая нержавеющая сталь, титановый сплав, сплав с высоким-никелем, сплав монеля и т. д.
Способ срабатывания: ручной, червячный, конический, электрический, пневматический, гидравлический и т. д.
Уплотнительная структура
Мягкое уплотнение: используются уплотнительные кольца из нитрильного каучука, EPDM или PTFE, подходящие для условий низкой-температуры и низкого-давления (менее или равно 120 градусам, меньше или равно 1,6 МПа), обеспечивая превосходные характеристики уплотнения и низкую скорость утечек.
Жесткое уплотнение: металлическая уплотнительная конструкция с тройным эксцентриком; седло клапана и дроссельная заслонка изготовлены из нержавеющей стали различной твердости. Эксцентриковая конструкция обеспечивает эффект «более плотного закрытия», выдерживает высокие температуры (меньше или равные 425 градусам) и высокое давление (PN16-PN25), а срок службы в три раза превышает срок службы традиционных дроссельных заслонок.
Двунаправленное уплотнение: Уплотнительное кольцо может быть встроено в корпус клапана или прикреплено к периферии дроссельной заслонки, обеспечивая двунаправленное уплотнение и установку в любом направлении, адаптируясь к изменениям направления потока среды.
Структурные преимущества
Компактный и легкий. Конструкция осевого диска со сварными короткими-стальными пластинами обеспечивает легкую конструкцию и требует минимального пространства для установки.
Низкое сопротивление потоку: большая площадь проходного сечения в полностью открытом положении, подходит для применений с высоким-расходом-(например, системы водяного охлаждения электростанций).
Быстрое открытие и закрытие: простота эксплуатации, низкий крутящий момент открытия и закрытия, а время открытия/закрытия можно сократить до 10 секунд (например, заменяя традиционные задвижки на установках каталитического крекинга нефтеперерабатывающих заводов).
Приложения:
Нефтехимическая промышленность
Транспортировка сырой нефти и слабых кислотных/щелочных сред, замена традиционных задвижек, снижение количества отказов на 60% и экономия до 2 миллионов тонн воды в год.
На установках каталитического крекинга нефтеперерабатывающих заводов срок уплотнения дисковых затворов с жестким-уплотнением увеличен с 2 до 8 лет.
Энергетика и Металлургия
В трубопроводах охлаждающей воды электростанции используются электрические дроссельные заслонки, что снижает энергопотребление системы на 15%.
В газопроводах доменных печей металлургических заводов используются электрические дроссельные заслонки с тройным-эксцентриком, обеспечивающие надежную герметичность и снижающие риск утечки газа.
Водоочистка и отопление
Использование электрических дроссельных заслонок DN1200 в городских системах водоснабжения обеспечивает зональное регулирование давления, что значительно увеличивает годовую экономию воды.
На станциях очистки сточных вод дисковые затворы с мягким-уплотнением обеспечивают высокую коррозионную стойкость, что снижает затраты на техническое обслуживание на 40 %.
Пищевая и фармацевтическая промышленность
В пищевой промышленности используются уплотнительные кольца из силиконовой резины, соответствующие гигиеническим стандартам и предотвращающие загрязнение среды.
В фармацевтической промышленности используются корпуса клапанов из нержавеющей стали чистого-типа, поддерживающие очистку CIP/SIP и соответствующие требованиям GMP.
