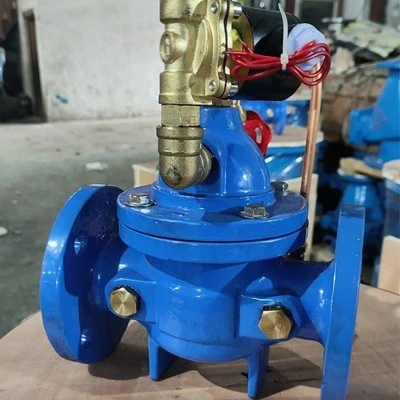

Гидравлический электрический регулирующий клапан — это специализированный клапан, используемый в гидравлических системах (таких как водоснабжение, дренаж, ирригация и гидроэлектростанции) для автоматического регулирования и контроля таких параметров, как расход, давление и уровень жидкостей (воды или смеси воды и твердых частиц). Он автоматически регулирует открытие клапана, распознавая изменения параметров системы, для поддержания стабильной работы системы, что делает его ключевым элементом оборудования при строительстве и эксплуатации гидротехнических объектов.
Основные функции управления
1. Регулирование и контроль потока
Точное регулирование расхода. Используя электрические приводы (например, двигатели или сервомеханизмы) для открытия, закрытия или изменения степени открытия клапанов, скорость потока жидкости в трубопроводе регулируется в режиме реального времени в соответствии с точными требованиями к расходу системы (например, водо-экономное орошение, дозирование материалов в промышленных процессах).
Динамическая балансировка расхода. В многоветвевых трубопроводных сетях-в сочетании с датчиками и системами управления расход каждой ветки автоматически балансируется, чтобы избежать неравномерности потока, вызванной колебаниями давления (например, центральные системы кондиционирования воды, системы водоснабжения и канализации зданий).
2. Стабилизация и контроль давления.
Снижение и стабилизация давления. При использовании в качестве редукционного клапана он может снизить давление жидкости, находящейся на входе, с высоким-давлением, до необходимого стабильного давления на выходе (например, давление,-снижающее давление в системах водоснабжения в высотных-зданиях городских систем водоснабжения).
Защита от сброса давления: когда давление в системе превышает установленный порог, она автоматически открывается для сброса давления (например, защита от перегрузки в гидравлических системах, сброс избыточного давления в пожарных-трубопроводах).
Поддержание обратного давления. Поддерживает стабильное давление на выходе в системе с замкнутым-контуром, чтобы обеспечить нормальную работу оборудования (например, водяных насосов, фильтров).
3. Контроль уровня воды
Автоматическая регулировка уровня воды в резервуарах/бассейнах для воды: благодаря связи с датчиками уровня клапаны автоматически открываются или закрываются, когда уровень воды достигает заданного значения, автоматизируя хранение или дренаж воды (например, отстойники на очистных сооружениях, контроль пополнения воды в резервуарах для воды в зданиях).
Предотвращение перелива или высыхания: предотвращение аномального уровня воды из-за надзора человека, повышение безопасности системы (например, резервуаров для хранения воды и резервуаров для пожаротушения-воды в проектах по сохранению водных ресурсов).
Автоматизация и управление связями
1. Сочетание дистанционного и местного управления.
Дистанционное управление: подключение к интеллектуальным системам управления (например, ПЛК, РСУ, платформам Интернета вещей), удаленная регулировка открытия клапана или состояния включения/выключения с помощью электрических сигналов, подходит для сценариев без присмотра (например, интеллектуальные системы водоснабжения, промышленные автоматизированные производственные линии).
Местное ручное управление: оснащено устройствами ручного управления (например, маховиками, рукоятками), позволяющими работать в аварийном режиме в случае отключения электроэнергии или сбоев системы, что повышает надежность.
2. Реакция блокировки нескольких-систем
Блокировка пожарной сигнализации: при срабатывании системы пожарной сигнализации клапаны пожарных спринклеров или пожарных гидрантов автоматически открываются, быстро инициируя процесс тушения пожара (в соответствии со стандартами пожарной безопасности, такими как GB 50974).
Блокировка запуска/останова насосов: в сочетании со шкафом управления насосами клапаны открываются/закрываются перед насосами во избежание гидравлического удара (резких изменений давления в трубопроводе), защищая трубопроводы и оборудование.
Блокировка энергосбережения. В системах отопления, вентиляции и кондиционирования расход охлажденной/горячей воды автоматически регулируется на основе сигналов датчика температуры в помещении, чтобы снизить потребление энергии (например, энергосберегающее управление-системами подачи воды с переменным расходом).
Защита безопасности и оптимизация системы
1. Предотвращение гидроударов и ударов.
Благодаря функции медленного-открытия и медленного-закрытия электропривода (например, установки времени открытия и закрытия) резкие изменения скорости жидкости внутри трубопровода уменьшаются, что предотвращает повреждение трубопроводов и клапанов гидравлическим ударом (распространенное в системах водоснабжения и водоотведения, а также в тепловых сетях).
2. Защита от неисправностей и сигнализация.
Встроенные-концевые выключатели, датчики крутящего момента и т. д. обнаруживают аномальные состояния, такие как заклинивание клапана, перегрузка и сбой питания, оперативно отправляют сигналы тревоги и останавливают работу, чтобы предотвратить дальнейшее развитие аварии.. 3. Энергосбережение системы и повышение эффективности
В системах водоснабжения расход динамически регулируется в зависимости от-потребности воды в реальном времени, что позволяет избежать грубого управления традиционными клапанами «полностью открыто/полностью закрыто» и снизить энергопотребление насосов (например, комбинированное применение насосов с регулируемой частотой и клапанов с электрическим управлением).
В промышленных процессах точный контроль параметров жидкости повышает эффективность производства и качество продукции (например, контроль впрыска материала в химических реакторах).
Типичные сценарии применения
Городское водоснабжение и канализация: регулирование давления в трубопроводе, контроль входа и выхода насосной станции, а также управление уровнем очистных сооружений.
Системы противопожарной защиты: электрическое управление дренчерными клапанами и мокрыми сигнальными клапанами обеспечивает быстрое реагирование в случае пожара.
ОВК: двухходовые-и трехходовые-ходовые клапаны с электроприводом на терминалах кондиционирования воздуха регулируют поток охлажденной воды для достижения контроля температуры в помещении.
Промышленные процессы. Автоматизированный контроль агрессивных-жидкостей или высокотемпературных жидкостей в химической, нефтяной и энергетической промышленности.
Проекты по сохранению водных ресурсов: затворы резервуаров с дистанционным электрическим управлением и ирригационные системы повышают эффективность использования водных ресурсов.
