Центральный (концентрический) дроссельный клапанповорачивает упругий-диск на 90 градусов, открывая или закрывая его. Бесфланцевый корпус, зажатый между двумя фланцами трубы и ручным рычагом или механизмом, представляет собой наиболее распространенный и самый дешевый-способ обеспечить быстрое и герметичное-герметичное управление включением/выключением в технологических линиях подачи воды, систем отопления, вентиляции и кондиционирования воздуха и низкого-давления.
Что означает «осевая линия»
Дроссельный затвор с центральной линией — самая простая из трех конструкций со смещением.ось штока, центр диска и осевая линия отверстия трубы совпадают.-есть нулевое смещение. При вращении диск прижимается непосредственно к мягкому (упругому) седлу или картриджу,-вмонтированному в корпус. В закрытом положении диск сжимает седло, вызывая упругую деформацию, которая обеспечивает плотное уплотнение с обеих сторон (двунаправленное, пузырьковое-плотное) при низком крутящем моменте.
Спецификация
| Дизайн |
Осевая линия/концентрическая (смещение нуля), с упругой посадкой |
| Тип кузова | Бесфланцевый (также выступ/двойной-фланец для этого типа) |
| Класс давления | PN6, PN10, PN16 (0,6/1,0/1,6 МПа; ~класс 150) |
| Диапазон размеров | Ду50–Ду800 (НДС 2–32) |
| Операция | Рычаг (маленький); червячная передача (большая); пневматический/электрический в наличии |
| Температура | Количество мест-ограничено: см. таблицу мест (от −40 до +230 градусов) |
Материалы корпуса, диска и седла
| Часть | Типичный материал | Использовать |
|---|---|---|
| Тело | Чугун (GG25), ковкий чугун (GGG40/QT450), углеродистая сталь (WCB), нержавеющая сталь (CF8/CF8M) | Утюг для воды/низкого давления; CS для более широкой температуры; SS для коррозионной или санитарной эксплуатации |
| Диск | Ковкий чугун с нейлоновым или EPDM-покрытием, нержавеющая сталь, никелированный-ковкий чугун | Покрытие защищает диск и обеспечивает уплотнительную поверхность в некоторых конструкциях. |
| Корень | Нержавеющая сталь 416/304/17-4PH или углеродистая сталь с покрытием | Размер таков, что он не может срезаться при максимальном перепаде давления. |
Материалы седла (вкладыша) и температурные пределы
| Сиденье | Температура | Лучшее для | Избегать |
|---|---|---|---|
| NBR (буна-N) | от −20 градусов до +80 градусов | Масла, топливо, смазки, гидравлическая жидкость | Вода/пар, озон, сильные кислоты |
| ЭПДМ | от −40 градусов до +120 градусов | Вода, сточные воды, ОВКВ, пар низкого-напора, наружное оборудование | Масла, углеводороды, топливо |
| ФКМ (Витон) | от −20 градусов до +200 градусов | Химические вещества, растворители, углеводороды, тепло | Низкие температуры (<−20°C), amines |
| ПТФЭ | от −40 градусов до +230 градусов | Агрессивные химикаты, пар, почти-универсальная совместимость | Очень высокое давление (риск экструзии) |
Структура и особенности
Вафельный корпус:клапан не имеет собственных фланцев. Он зажат между двумя фланцами трубы и удерживается проходящими через него фланцевыми болтами. Это делает его компактным, легким и простым в установке в условиях ограниченного пространства.
Ручной привод:для меньших размеров используется ручной рычаг; маховик с червячной передачей-добавляется для больших диаметров, где сила рычага будет слишком высокой. Никакого источника питания не требуется.
Быстрая операция:поворот на 90 градусов переводит клапан из полностью открытого состояния в полностью закрытое, поэтому он хорошо подходит для частого включения/выключения.
Любая ориентация:простая, сбалансированная конструкция может быть установлена в любом положении.
Двунаправленное отключение:упругое седло герметизирует в обоих направлениях потока, обеспечивая нулевую утечку в новом состоянии.
Стандарты и тестирование
Проектирование и производство:GB/T 12238, API 609 (категория A, концентрическая), EN 593, BS 5155
Лицом-к-лицу:GB/T 12221, API 609, ISO 5752 (короткий образец), EN 558
Фланцевое сверление:АСМЭ Б16.5, ГБ/Т 9113, ЭН 1092
Тестирование:API 598, GB/T 13927, ISO 5208 (испытания корпуса, седла и заднего-сидения)
Где это подходит-и где нет
Поворотные затворы средней линии широко используются в системах водоснабжения и водоотведения, системах отопления, вентиляции и кондиционирования воздуха, системах охлаждения-водоснабжения, сточных водах, технологических линиях низкого-давления и химической промышленности, где седло химически совместимо. Гигиенические версии (EPDM или PTFE класса FDA-) используются в линиях по производству пищевых продуктов, напитков и фармацевтических препаратов.
Пар:Центральные клапаны с мягким-седлом подходят только для пара низкого-давления и умеренной-температуры. EPDM можно использовать при температуре около 120 градусов, а PTFE — при более высоких температурах; для пара с высоким-давлением или высокой-температурой вместо этого используйте клапан с двойным-смещением или с металлическим-седлом (с тройным-смещением).
Криогенный (СПГ, ~-162 градуса):стандартные седла из резины или ПТФЭ не подходят. Для криогенной эксплуатации требуются специальные низкотемпературные эластомеры или, чаще, конструкция с тройным-смещением с металлическим-седлом. Не указывайте стандартный осевой клапан для линий СПГ.
Включение/выключение против регулирования
Центральный дроссельный клапанможетмодулировать поток, а его собственная характеристика потока примерно равнаравный-процент (измененный)-не линейный. Поскольку диск остается на пути потока, а мягкое седло изнашивается, клапан с упругим-седельным механизмом по центральной линии лучше всего использовать при периодическом или грубом дросселировании. Для непрерывного и точного регулирования лучшим выбором является дроссельная заслонка с двойным-эксцентриком (двойным-эксцентриком) или металлическим-седлом (тройным-эксцентриком).
Центральная линия против двойного смещения-сдвига против тройного-смещения
| Дизайн | Компенсировать | Сиденье | Типичное использование |
|---|---|---|---|
| Центральная линия (концентрическая) | Ноль | Эластичный (резина/ПТФЭ) | Вкл./выкл., низкое давление, вода/ОВиК/коммунальные услуги |
| Двойное-смещение | Два | Эластичный или полимерный | Дросселирование, более высокая температура, химикаты |
| Тройное-смещение | Три | Металл-к-металлу | Высокое давление/температура, пар, криогенная среда, тяжелые условия эксплуатации |
Обслуживание
Для версии с ручным рычагом или шестерней привод должен быть простым: проверяйте затяжку фланцевых болтов, держите шток и шестерню смазанными, а также проверяйте набивку и седло на предмет износа или утечек. Замените седло картриджа или уплотнение, если клапан начинает протекать через седло или шток. (Пневматические и электрические приводы имеют собственные проверки-питания, сигнала и двигателя-и обслуживаются как отдельные блоки.)

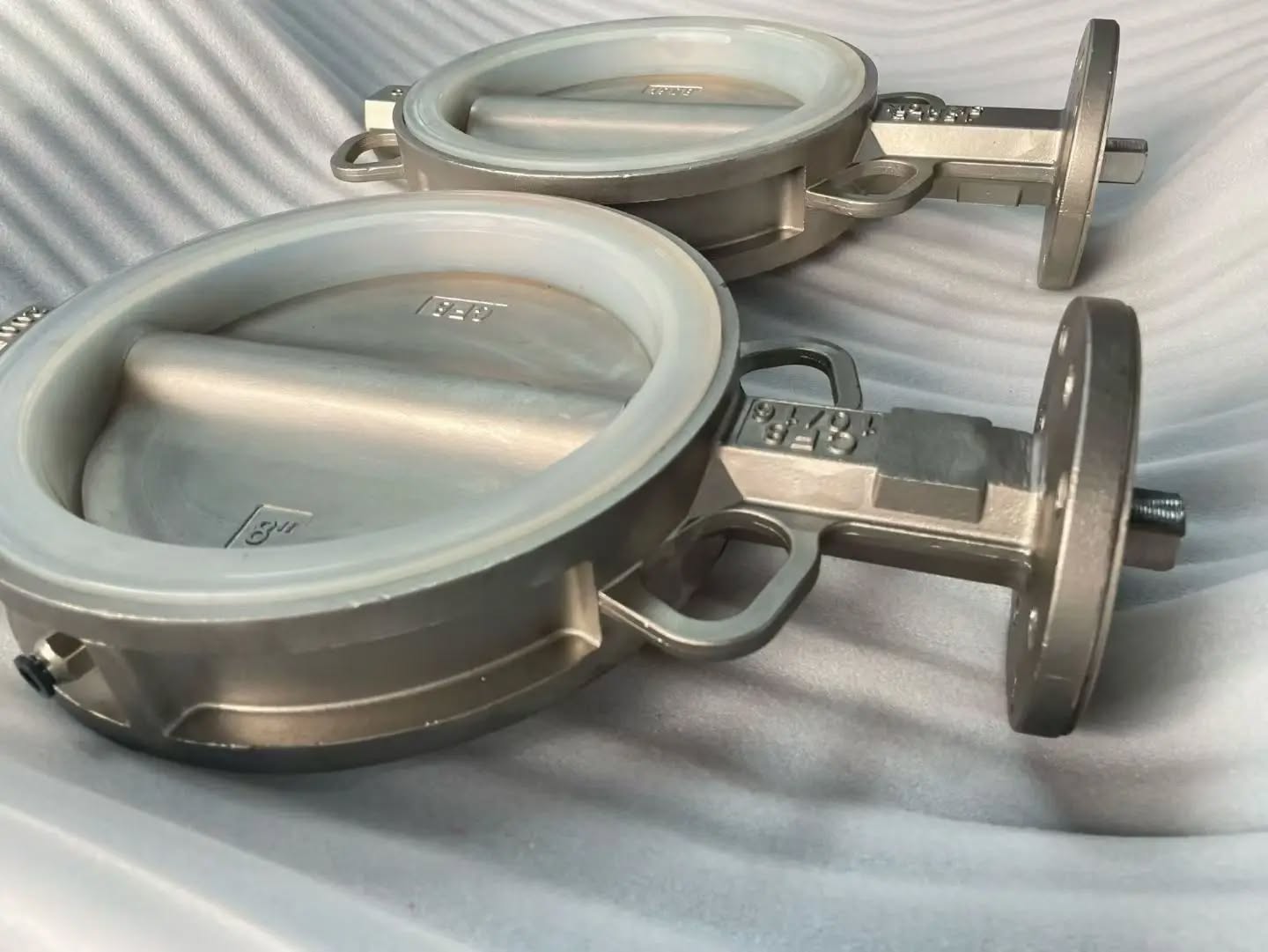

Ручной межфланцевый дисковый клапан по центру в наличии на складе
Часто задаваемые вопросы
Что такое центральный (концентрический) дроссельный клапан?
Это простейшая конструкция дроссельного-клапана: ось штока, центр диска и осевая линия отверстия трубы совпадают (смещение нуля). Упругое (резиновое или полимерное) седло сжимается диском при закрытии, обеспечивая -герметичное двунаправленное перекрытие с низким крутящим моментом. В основном он используется для включения/выключения при низком и умеренном давлении и температуре.
Что означает «тип пластины» и как он устанавливается?
Вафельное тело не имеет собственных фланцев. Он помещается между двумя фланцами трубы и удерживается проходящими через него фланцевыми болтами. Это делает клапан компактным и легким. Межфланцевые клапаны поддерживаются трубопроводом с обеих сторон, поэтому они не предназначены для удержания тупиковой-трубы; для обслуживания на конце--линии вместо этого используется корпус типа наконечника-с резьбовыми вставками.
Какие материалы сидений доступны и какие температуры они выдерживают?
NBR (буна-N) покрывает от -20 до +80 градусов и устойчив к маслам и топливу; EPDM выдерживает температуру от -40 до +120 градусов и используется по умолчанию для воды, систем отопления, вентиляции и кондиционирования и пара низкого давления; FKM (Витон) обеспечивает защиту от -20 до +200 градусов для химикатов и тепла; ПТФЭ выдерживает температуру от -40 до +230 градусов для агрессивных сред и пара. Ни одно седло не охватывает весь диапазон, поэтому седло выбирается в зависимости от фактической жидкости и температуры.
Можно ли использовать центральный дроссельный клапан для дросселирования или регулирования расхода?
Он может модулировать поток, но поскольку диск остается на пути потока, а мягкое седло изнашивается, клапан с упругим-седельным клапаном по центральной линии лучше всего ограничивать случайным или грубым дросселированием. Для непрерывного и точного управления лучшим выбором является дроссельная заслонка с двойным-эксцентриком (двойным-эксцентриком) или металлическим-седлом (тройным-эксцентриком). Его собственная расходная характеристика примерно равна-проценту (модифицированная), а не линейна.
Какие классы давления и размеры типичны для ручного межфланцевого клапана?
Поворотные затворы с мягким-седлом по центру представляют собой устройства низкого-давления, обычно PN6, PN10 и PN16 (около 0,6, 1,0 и 1,6 МПа; эквивалент класса 150). Общие размеры варьируются от DN50 до DN800 (NPS от 2 до 32). Ручной рычаг удобен примерно до DN150–DN200; в более крупных клапанах используется червячный-маховик, а для автоматизации добавляются пневматические или электрические приводы.
Какие стандарты применяются к поворотным дисковым затворам с осевой линией?
Проектирование и производство соответствуют GB/T 12238, API 609 (категория A, концентрическое), EN 593 и BS 5155. Размеры торцевой--лицевой поверхности соответствуют GB/T 12221, API 609, ISO 5752 (короткий шаблон) и EN 558. Сверление фланцев соответствует ASME B16.5, GB/T 9113 или EN 1092, а испытания соответствуют API 598, GB/T 13927 или ISO 5208.
