Эксцентриковый плунжерный клапан с упругим-седлом — это клапан, в котором используется плунжер эксцентричной конструкции (ось плунжера смещена относительно оси корпуса клапана) в сочетании с упругим уплотняющим седлом. Поток среды контролируется вращением эксцентриковой заглушки. Его эксцентриковая конструкция гарантирует, что при открытии и закрытии заглушка контактирует с уплотнительным седлом только на конце, что снижает потери на трение. Упругое седло (обычно резина или эластичный пластик) обладает определенной способностью к деформации, что позволяет компенсировать износ уплотняющей поверхности и обеспечить долгосрочную-эффективность уплотнения. Он сочетает в себе преимущества легкого открытия и закрытия, надежного уплотнения и износостойкости, что делает его пригодным для сложных условий работы, таких как сточные воды, шлам и жидкости, содержащие небольшое количество примесей. Он соответствует стандартам испытания клапана под давлением GB/T 13927 и стандартам упругого-седельного эксцентрикового плунжерного клапана CJ/T 280 и широко используется в муниципальном водоснабжении и водоотведении, очистке сточных вод, химической и металлургической промышленности.
Как работает эксцентриковый пробковый клапан?
Принцип работы прост:
Клапан открыт:Пробка отворачивается от посадочной поверхности, оставляя проход для потока открытым.
Начинаем закрывать:Пробка поворачивается в сторону седла.
Окончательное закрытие:Упругая уплотнительная поверхность контактирует и прижимается к сопрягаемому седлу.
Клапан закрыт:Сжатый упругий материал обеспечивает уплотнительную поверхность и предотвращает поток через клапан.
Эксцентричное движение важно, поскольку оно уменьшает скользящий контакт между плунжером и седлом во время открытия и закрытия. MSS SP-108 описывает эту четвертьоборотную конструкцию и перемещение лицевой поверхности затвора от седла корпуса во время открытия.

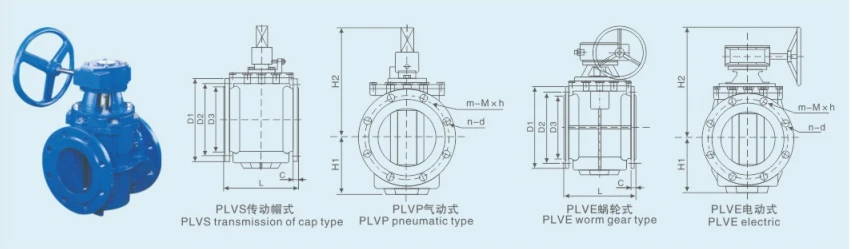

Чертеж клапана с эксцентриковым плунжером с упругим седлом
Технические параметры
Номинальный диаметр: 50-800 мм
Номинальное давление: 1,0 МПа
Рабочая температура: 0-70 градусов
Сильное испытательное давление: 1,5 МПа.
Давление испытания седла: 1,1 МПа
Применимая среда: сточные воды, вода, воздух и масло (MBR).
Способ вождения: Тип ручки, трансмиссия колпачкового типа, электрическая, пневматическая.
Эксцентриковый плунжерный клапан с эластичным седлом, размеры основного соединения
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Хмин | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| Хмакс | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
Характеристики эксцентрикового плунжерного клапана с эластичным седлом включают в себя:
1. Принцип эксцентричного дизайна:
- Использует одну эксцентричную конструкцию с определенным смещением между осью штока клапана и центром уплотняющей поверхности.
- Такая конструкция снижает сопротивление трения при открытии и закрытии клапана.
- Достижение полного открытия или полного закрытия при повороте всего на 90 градусов.
2. Эластичная система уплотнения:
- Седло клапана полностью покрыто высококачественной-резиной или другими полимерными материалами.
- Имеет функцию автоматической компенсации износа, обеспечивающую долгосрочную-надежность уплотнения.
- Он может адаптироваться к определенной степени деформации и вибрации трубопровода.
3. Ключевые компоненты:
• Корпус заглушки: обычно полусферическая или коническая металлическая подложка, покрытая эластичным материалом.
• Проход корпуса клапана: обтекаемая конструкция снижает потери сопротивления жидкости.
• Привод: поддерживает несколько методов работы, включая ручной, пневматический или электрический.
Приложения
Эксцентриковые плунжерные клапаны с упругим-седлом обычно выбираются для:
Муниципальное водоснабжение
Очистка сточных вод
Канализационные системы
Обработка осадка
Системы рекуперации воды
Изоляция и управление насосом
Промышленные водные системы
AWWA C517 специально предназначен для упругих-литых-клапанов с эксцентриковым затвором из железа для водоснабжения, сточных вод и оборотного-водоснабжения.
Для агрессивных химикатов, углеводородов, высоких температур или других сложных условий клапан следует оценивать на основе полной спецификации материала и конструкции, а не выбирать исключительно потому, что это клапан с эксцентриковым пробком.

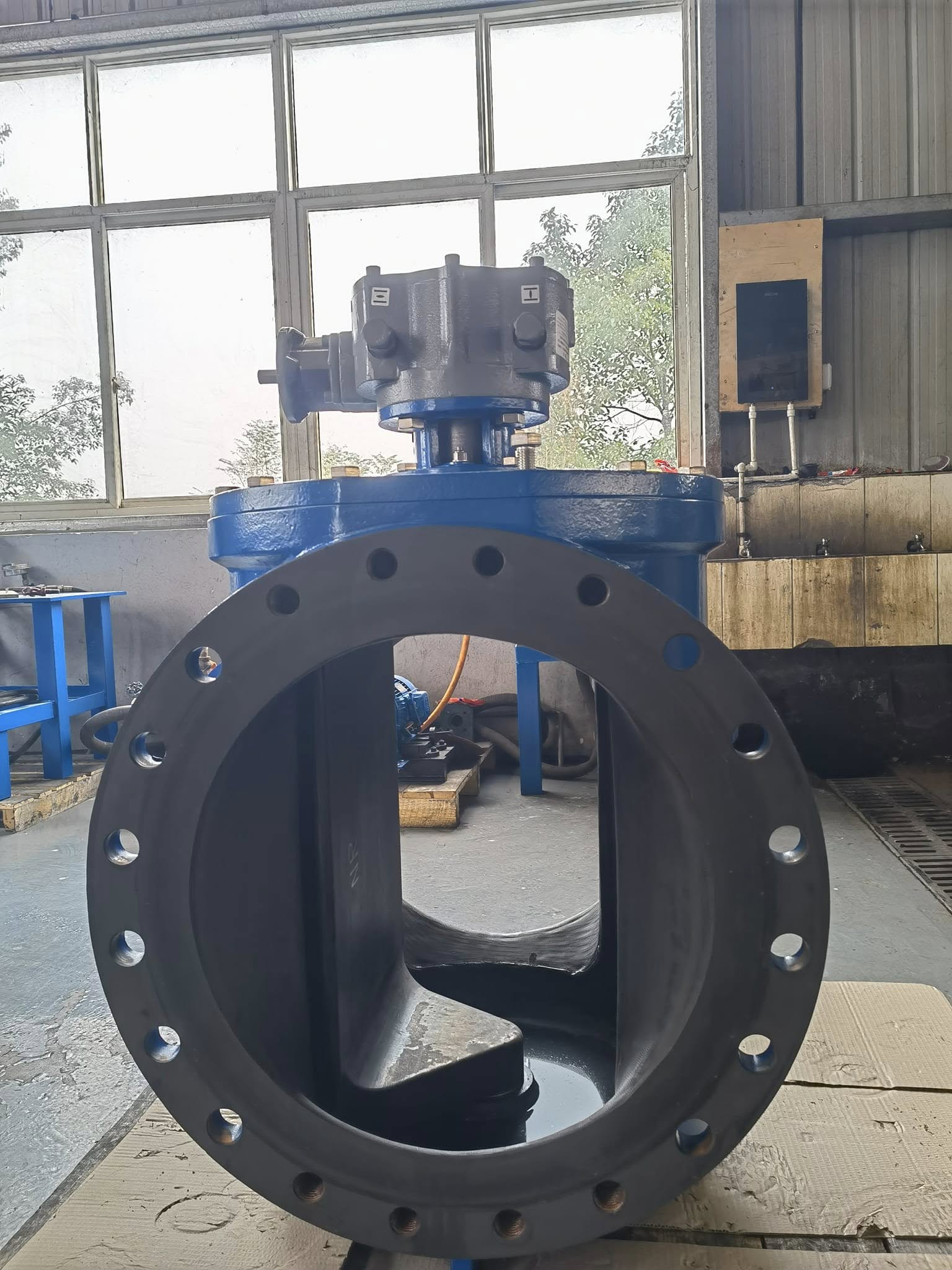

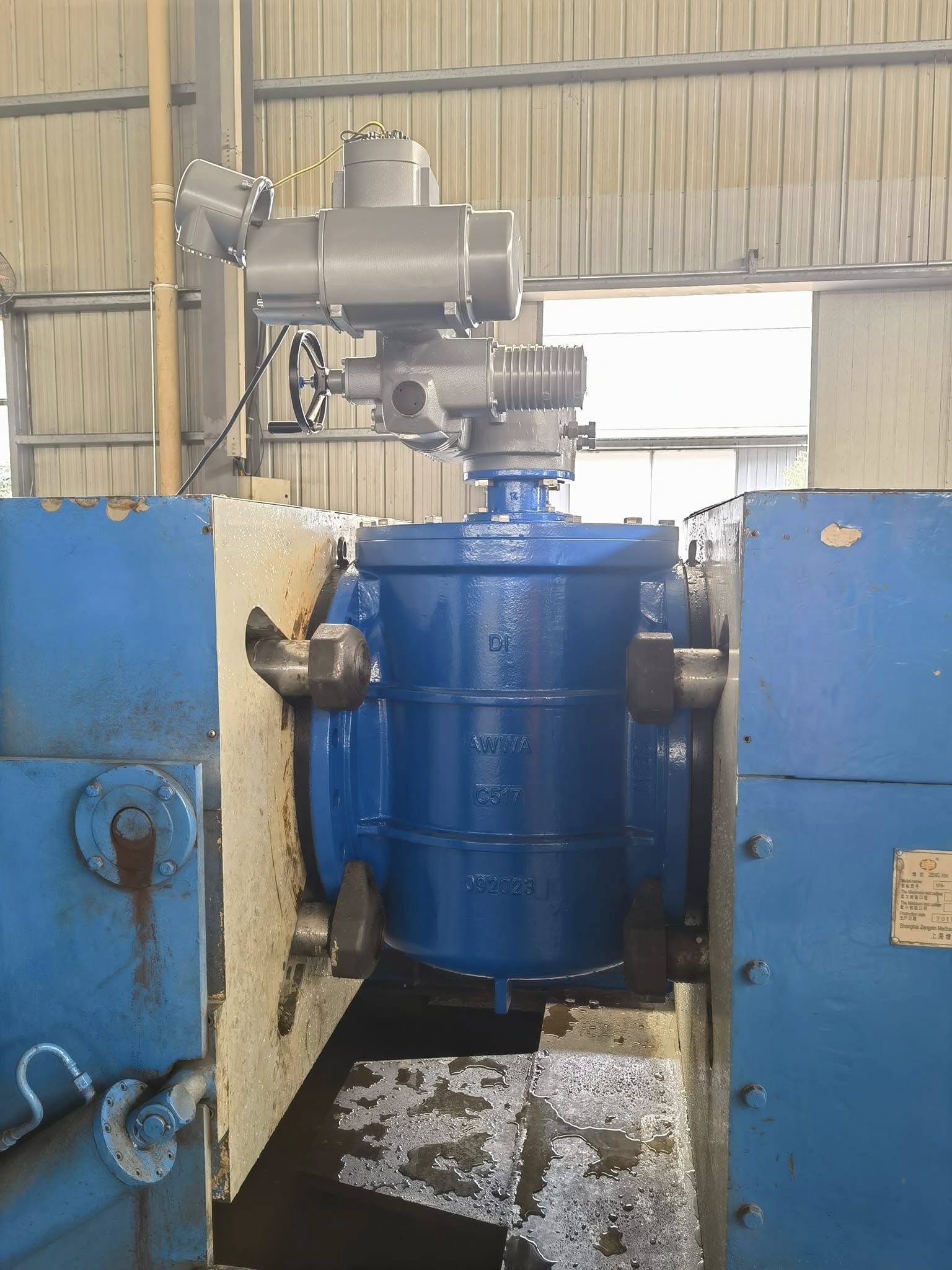

Завод по производству упругих-эксцентриковых плунжерных клапанов с седлом
Для упругого-клапана с эксцентриковым плунжером размер клапана является лишь частью спецификации. Материал седла, номинальное давление, материал корпуса, торцевое соединение, условия эксплуатации и применимые стандарты — все это влияет на пригодность клапана для эксплуатации.
Если вы готовите запрос ценПредварительное предоставление всех условий эксплуатации позволяет GNEE более точно выбрать конфигурацию клапана и избежать проблем, вызванных неподходящим материалом седла или номинальным давлением.
Часто задаваемые вопросы
Что такое упругий-клапан с эксцентриковым седлом?
Это поворотный плунжерный клапан на четверть-оборота, в котором используется эксцентрично установленный плунжер и упругая уплотнительная поверхность. Эксцентриковая конструкция отодвигает плунжер от седла во время открытия, уменьшая трение и обеспечивая надежное закрытие.
В чем основное преимущество эксцентрикового пробкового клапана?
Основным преимуществом является уменьшение трения между плунжером и седлом во время работы. Это может снизить износ и рабочий крутящий момент, сохраняя при этом эффективное отключение.
Подходят ли эксцентриковые пробковые клапаны для сточных вод?
Да. Они широко используются в системах сточных вод, сточных вод, осадка и водоснабжения. MSS SP-108 конкретно определяет эти услуги как типичные приложения.
Можно ли использовать эксцентриковый пробковый клапан для дросселирования?
Некоторые эксцентриковые пробковые клапаны можно использовать для дросселирования или регулирования, но их не следует автоматически рассматривать как регулирующие клапаны. Производитель должен подтвердить пригодность клапана для требуемого режима управления потоком-, перепада давления, риска кавитации и рабочей частоты.
Какие материалы сидений доступны?
Распространенные варианты включают EPDM и NBR, хотя в зависимости от применения могут быть доступны и другие эластомеры. Правильный выбор зависит от жидкости, температуры, давления и химической совместимости.
Какие стандарты охватывают упругие-клапаны с эксцентриковым седлом?
Два важных стандарта:АВВА C517иМСС СП-108-2020. AWWA C517 ориентирован на упругие-клапаны с литым-железным эксцентриковым плунжером для воды, сточных вод и оборотной воды, а MSS SP-108 охватывает эластичные-чугунные плунжерные клапаны с эксцентриковым седлом для систем водоснабжения, сточных вод, сточных вод и отстоя.
Какую информацию я должен предоставить при запросе ценового предложения?
Как минимум, укажите размер клапана, номинальное давление, среду, рабочую температуру, материал корпуса, материал седла, торцевое соединение, применимый стандарт и требования к приводу. Для сточных вод или осадка также укажите содержание твердых веществ или другую соответствующую информацию о процессе, если таковая имеется.
