Самоуправляющийся-клапан регулирования перепада давления не требует внешней энергии и для автоматической регулировки полагается на изменения давления самой контролируемой среды. Он автоматически устраняет остаточный напор в трубопроводной сети и отклонения расхода, вызванные колебаниями давления, а также поддерживает постоянной разницу давлений между входом и выходом пользователя, что способствует стабилизации работы системы. Он особенно подходит для систем индивидуального учета или автоматического управления.
Основное определение и принцип работы
Самоуправляющийся-клапан регулирования перепада давления — это клапан, который не требует внешнего источника энергии (например, электричества или подачи воздуха) и автоматически регулирует перепад давления исключительно в зависимости от изменений давления контролируемой среды. Его основной принцип заключается в соединении пружины, диафрагмы,-чувствительной к давлению, и штока клапана для динамического балансирования разницы между давлением на входе (P1) и давлением на выходе (P2) (ΔP=P1 - P2), стабилизируя перепад давления вблизи заданного значения (ΔPs). Например:
Баланс давления: когда P1 увеличивается, вызывая ΔP > ΔPs, мембрана, чувствительная к давлению-преодолевает силу пружины, толкая шток клапана вниз, уменьшая поперечное сечение потока-, увеличивая местное сопротивление, вызывая рост P2 и падение ΔP обратно до ΔPs; и наоборот, когда P1 уменьшается, вызывая ΔP < ΔPs, пружина толкает шток клапана вверх, расширяя поперечное сечение потока-, уменьшая местное сопротивление, заставляя P2 падать, а ΔP снова подниматься до ΔPs.
Динамический отклик: благодаря согласованной конструкции предварительного-сжатия пружины и области-чувствительной диафрагмы обеспечивается линейная зависимость между смещением штока клапана и изменениями перепада давления, что обеспечивает быстрый отклик (время отклика < 1 секунды) и высокую-точность регулирования (точность ±5%-±10%).
Технические характеристики и преимущества
Работа с нулевым энергопотреблением, снижение затрат на систему: нет необходимости прокладывать кабели или газопроводы, что подходит для удаленных районов (например, нефтяных месторождений, -дальних газопроводов) или сценариев с высокими требованиями к взрывобезопасности-(например, для зон, защищенных от химического взрыва-). Первоначальные инвестиции и эксплуатационные затраты сокращаются более чем на 30% по сравнению с электрическими клапанами.
Компактная конструкция, простота установки. Благодаря модульной конструкции объем клапана составляет всего 1/3 от объема задвижки той же спецификации, что обеспечивает возможность вертикальной/горизонтальной установки и экономит пространство. Например, клапан DN100 имеет длину всего 400 мм и может быть непосредственно вмонтирован в узкие трубные эстакады.
Высокая адаптируемость, охватывающая различные условия эксплуатации:
Температурный диапазон: -от 20 до 150 градусов, что позволяет использовать низко-нагревательные и высокотемпературные промышленные среды.
Номинальное давление: номинальное давление 1,6 МПа, применимый перепад давления 20–300 кПа, что соответствует большинству условий эксплуатации водопроводной системы.
Совместимость со средами: подходит для не-агрессивных жидкостей, таких как вода и масло; возможность распространения на слабоагрессивные среды за счет использования футеровки из ПТФЭ или корпуса клапана из нержавеющей стали.
Интеллектуальный дисплей и функция блокировки: оснащен цифровым дисплеем, который может напрямую считывать заданный перепад давления (единица измерения: кПа), а устройство блокировки предотвращает случайное срабатывание и упрощает процесс ввода в эксплуатацию.
Динамическая балансировка, стабильная работа системы. В системах с переменным расходом воды за счет автоматической регулировки поперечного сечения потока-устраняется помеха, вызванная регулированием расхода пользователем или колебаниями внешнего давления в сети, гарантируя, что контролируемая система работает в стабильных условиях, гарантируя качество отопления/кондиционирования и экономию энергии. Например, в централизованных системах отопления это может предотвратить избыточное давление в оборудовании рассеивания тепла нижнего-уровня или эвакуацию в оборудовании более высокого-уровня из-за чрезмерного перепада давления между зонами высокого и низкого давления.
Ограничения производительности и проблемы
Ограниченный диапазон регулировки: эффективный диапазон перепада давления составляет 20–300 кПа. Скорость потока недостаточна, когда перепад давления<20 kPa, and noise or vibration may occur when differential pressure is >300 кПа, что требует дополнительных редукционных клапанов или глушителей.
Высокая стоимость клапанов большого-диаметра. Клапаны диаметром более DN300 на 20–30 % дороже традиционных электрических клапанов из-за производственных сложностей, что приводит к низкой экономической эффективности.
Высокие требования к чистоте среды: твердые частицы среды легко засоряют диск клапана или изнашивают мембрану датчика давления-, что требует установки фильтра (точность фильтрации не менее 100 мкм) перед клапаном и регулярной очистки.
Неудобная регулировка заданного значения. Заданные значения перепада давления необходимо регулировать вручную на-сайте, поворачивая регулировочную ручку; удаленная модификация невозможна, что делает его непригодным для интеллектуальных систем, требующих централизованного мониторинга (например, интеллектуальных систем центрального управления заводом).
Типичные сценарии применения
Системы центрального отопления/охлаждения
Регулирование гидравлического баланса. Установка саморегулирующихся клапанов регулирования перепада давления на патрубках или стояках устраняет противоречие, связанное с большим перепадом давления вблизи источника и небольшим перепадом давления вдали от источника, обеспечивая распределение потока по-требованию.
Эффект энергосбережения: оптимизация распределения потока уменьшает объем циркулирующей воды в системе на 15–20 %, снижает потребление энергии насосами и обеспечивает экономию электроэнергии на 10–15 %.
Системы кондиционирования охлажденной воды
Динамический контроль баланса: установка клапанов перед оконечным оборудованием (например, фанкойлами) автоматически устраняет колебания потока на стороне пользователя, поддерживая постоянную температуру в помещении.
Практический пример: после установки саморегулирующихся клапанов регулирования перепада давления в системе кондиционирования воздуха коммерческого комплекса количество жалоб на неравномерное отопление и охлаждение снизилось на 80 %, а коэффициент энергоэффективности повысился на 12 %.
Системы транспортировки промышленных жидкостей
Контроль стабилизации давления: Установка клапанов в питающем трубопроводе химических реакторов обеспечивает точное смешивание сырья в правильных пропорциях, повышая стабильность качества продукции.
Коррозионностойкая-конструкция: используются корпуса клапанов из нержавеющей стали или футеровки из ПТФЭ, подходящие для сред со слабыми кислотами и щелочами.
Параллельная система пожаротушения и хозяйственно-питьевого водоснабжения
Динамическое распределение водоснабжения. Например, саморегулирующийся клапан регулирования перепада давления типа ZYC отключает подачу бытовой воды, чтобы установить приоритет подачи воды для пожаротушения во время пожара, и автоматически восстанавливает подачу бытовой воды после тушения пожара, что снижает затраты на строительство независимых противопожарных трубопроводных сетей и потребление воды.
Стратегии отбора и оптимизации
Проект адаптации к рабочему состоянию
Температура и давление: выберите материал корпуса клапана в зависимости от температуры среды (например, чугун для температуры менее или равной 120 градусам, нержавеющая сталь для температуры менее или равной 150 градусам) и выберите номинальное давление в зависимости от давления в системе (например, 1,6 МПа, 2,5 МПа).
Диапазон перепада давления: Убедитесь, что рабочий перепад давления системы находится в пределах эффективного диапазона регулировки клапана (20–300 кПа), чтобы избежать чрезмерного перепада давления, вызывающего шум, или недостаточного перепада давления, вызывающего сбой регулировки.
Настройка и калибровка перепада давления
Начальная настройка: поверните регулировочную ручку до соответствующей шкалы в соответствии с расчетным перепадом давления и зафиксируйте ее на месте во избежание неправильной работы.
Динамическая калибровка. Во время первоначальной работы системы следите за фактическим перепадом давления с помощью манометра перепада давления и точно-настраивайте ручку на заданное значение.
Установка и обслуживание
Маркировка направления потока: во время установки строго следуйте направлению стрелки на корпусе клапана, чтобы избежать обратной установки, которая может привести к сбою регулирования.
Регулярный дренаж: Ослабьте сливной винт на крышке пружины, чтобы удалить загрязнения из клапана и предотвратить засорение.
Замена напорной диафрагмы: проверяйте напорную диафрагму на предмет старения каждые 3–5 лет и своевременно заменяйте ее для поддержания точности регулирования.

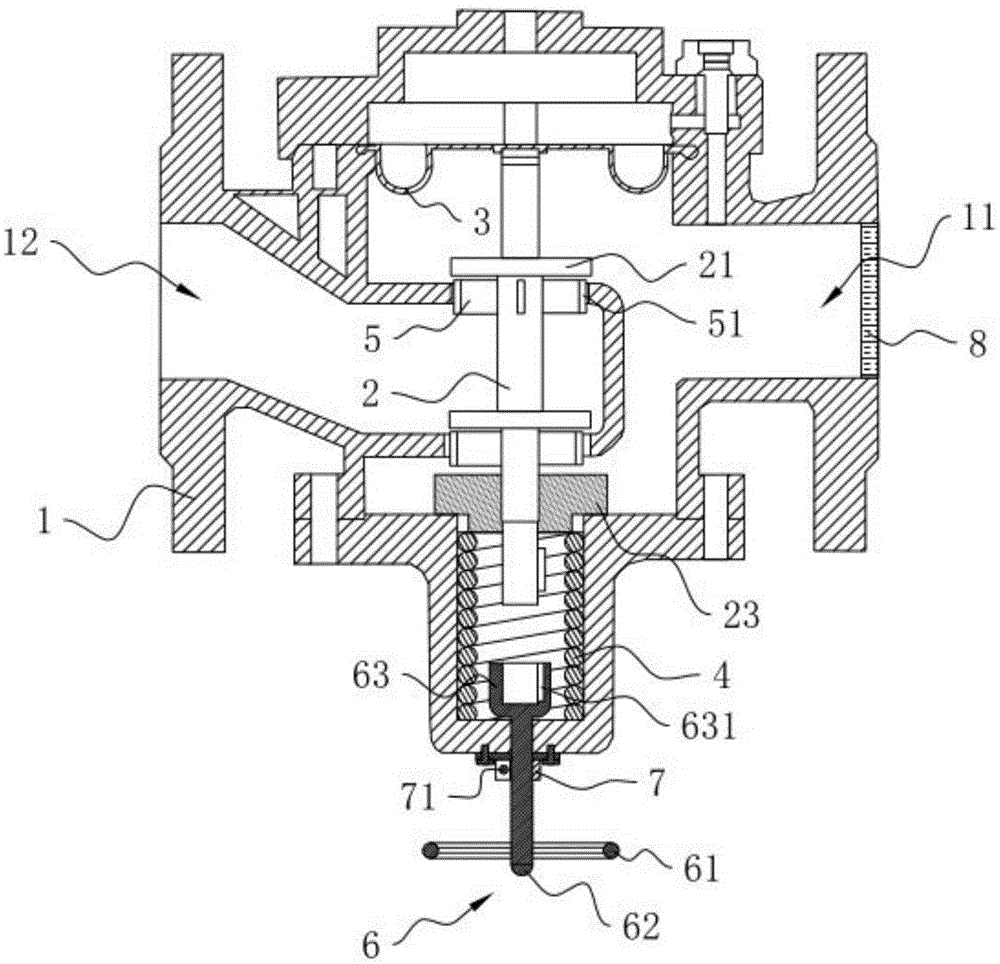

Чертеж-автоматического клапана регулирования перепада давления
