Принцип работы и конструкция дроссельных заслонок
Дроссельный клапан — это тип клапана, который открывается и закрывается вращением штока клапана для поворота диска. Его принцип работы основан на диске-образной формы внутри цилиндрического канала корпуса клапана, который вращается вокруг оси. Управление потоком в первую очередь достигается за счет вращение на 90 градусов. Когда диск поворачивается на 90 градусов, дроссельная заслонка полностью открыта, и скорость потока среды можно точно регулировать, изменяя угол диска. Эти клапаны обычно устанавливаются по диаметру трубопровода.
Важно отметить, что дисковые затворы по своей сути отсутствие функции блокировки. Для достижения эффективного регулирования расхода червячный редуктор часто устанавливается. Оснащенный червячным редуктором, дроссельная заслонка получает возможность самоблокировки- и значительно улучшает его эксплуатационные характеристики, позволяя более точно контролировать поток среды.
Конструкция дисковых затворов
Корпус клапана
Основной компонент клапана,-несущий давление, обеспечивающий канал потока для среды и соединяющийся с трубопроводом. Материалы, обычно изготавливаемые методом литья или ковки, включают чугун, литейную сталь, нержавеющую сталь и сплавы.
Диск (Тарелка-бабочка)
Основной открывающий/закрывающий компонент. Его конструкция варьируется, включая центральную-симметричную пластину, наклонную пластину и форму «рыбий хвост», каждая из которых оптимизирована для уменьшения сопротивления потоку, улучшения уплотнения или соответствия конкретной среде.
Шток клапана
Деталь трансмиссии, соединяющая привод (например, маховик, коробку передач или электропривод) с диском, передающая рабочий крутящий момент. Шток должен иметь достаточную прочность и жесткость, чтобы предотвратить разрушение при кручении.
Сиденье
Уплотняющий элемент, установленный на внутреннем корпусе клапана или кромке диска. В закрытом состоянии край диска плотно прилегает к седлу, образуя уплотнительную пару, предотвращая утечку. Материал седла имеет решающее значение для эффективности уплотнения и срока службы.
Уплотнительная конструкция и подшипник
Динамические уплотнения (например, набивка или уплотнительные кольца) между штоком и корпусом клапана, а также подшипники, поддерживающие вращение штока, обеспечивают плавную работу и целостность уплотнения.

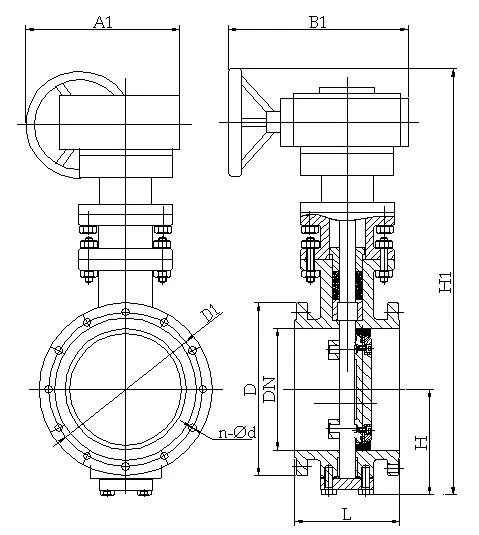

Техническая нарисованная
Свяжитесь с нами для получения технического чертежа дроссельной заслонки
