Шаровой кран с цапфой представляет собой разновидность сферической задвижки. Его основная конструкция состоит из корпуса клапана, цапфы, шара и уплотнений. Корпус клапана обычно изготавливается из чугуна или стали. Шар состоит из сердечника клапана и уплотнительного кольца шара. Цапфа поддерживает и вращает шар, обеспечивая вращение шара и контроль жидкости во время работы клапана.
принцип работы шарового крана с цапфой
Принцип работы шарового крана с цапфой довольно прост: он управляет жидкостью, вращая шар. Когда шар вращается по касательной к каналу корпуса клапана, жидкость протекает через него; когда шар вращается перпендикулярно каналу корпуса клапана, канал клапана полностью закрывается, обеспечивая перекрытие жидкости-.
Уплотнительные свойства шарового крана с цапфой в основном зависят от качества и конструкции сердечника клапана и уплотнительного кольца шара. Обычно для обеспечения уплотнения клапана и увеличения срока службы используются высокоэластичные шариковые уплотнительные кольца, изготовленные из таких материалов, как ПТФЭ или нитриловый каучук.
чертеж шарового крана цапфы

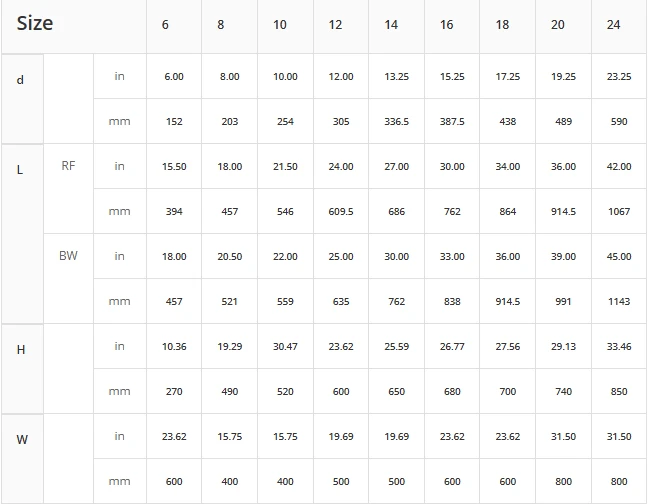

размер шарового крана цапфы
Конструктивные особенности
- Конструкция с фиксированным шаром: опорная конструкция цапфы обеспечивает стабильность шара под высоким давлением, уменьшая трение и износ седла клапана и продлевая срок службы клапана.
- Возможность двунаправленного уплотнения: подпружиненное-седло клапана или металлическая конструкция уплотнения обеспечивают-герметизацию, защищенную от утечек, как в системах низкого-давления, так и в системах высокого-давления, а также выдерживают давление в обоих направлениях.
- Низкий рабочий крутящий момент: конструкция цапфы снижает крутящий момент, необходимый для открытия и закрытия клапана, что позволяет использовать приводы меньшего размера и снизить эксплуатационные расходы.
- Конструкция штока, препятствующая-выскакиванию: шток клапана фиксируется специальной конструкцией (например, конструкцией, препятствующей-выскакиванию) для предотвращения выскакивания штока из-за резких изменений давления, что повышает безопасность.
- Конструкция с высоким расходом: диаметр шарового отверстия соответствует внутреннему диаметру трубы, что снижает перепад давления и делает его пригодным для применений с высоким расходом.
Преимущества производительности
- Устойчивость к высокому давлению и высоким температурам: импортные шаровые краны с цапфой могут выдерживать давление от 6000 фунтов на квадратный дюйм (413 бар) до 10 000 фунтов на квадратный дюйм (689 бар) с диапазоном рабочих температур от -17 до 232 градусов, а некоторые низко-модели - до -50 градусов. Высокая коррозионная стойкость: корпус клапана, шар и шток обычно изготавливаются из коррозионностойких материалов, таких как нержавеющая сталь F316, подходящих для агрессивных сред, таких как химическая и нефтяная промышленность.
- Превосходные характеристики уплотнения. Использование высокоэффективных-уплотняющих материалов, таких как ПТФЭ и ПТФЭ, в сочетании с прецизионными процессами механической обработки обеспечивает долгосрочную-надежность уплотнения и снижает риск утечек.
- Длительный срок службы и низкие эксплуатационные расходы. Фиксированная опорная конструкция шара и цапфы снижает износ, а самосмазывающаяся конструкция седла клапана снижает частоту и затраты на техническое обслуживание.
Типичные сценарии применения
- Нефтехимическая промышленность: используется в трубопроводных системах высокого-давления и-температуры, таких как нефтепроводы и нефтеперерабатывающие установки, для работы с такими средами, как сырая нефть и природный газ.
- Энергетика: контролирует поток пара или воды в котлах электростанций, паропроводах и других системах, выдерживая резкие изменения давления и температуры.
- Металлургическая промышленность. Работает с такими средами, как-высокотемпературный расплавленный металл и агрессивные газы, например трубопроводы доменного газа.
- Водоочистка: контролирует поток воды и химические добавки для обеспечения стабильной работы процессов очистки воды.
- Пищевая промышленность, производство напитков и фармацевтическая промышленность: принятие санитарного проектирования, отвечающего требованиям безопасности и чистоты пищевых продуктов, используемого для транспортировки жидкостей и управления технологическими процессами.
- Другие отрасли промышленности: например, производство бумаги, аэрокосмическая промышленность и другие отрасли, требующие надежного контроля жидкости.
Ключевые факторы выбора
- Рабочее давление и температура: выберите модель клапана в зависимости от максимального давления и температуры трубопровода, чтобы обеспечить безопасную работу.
- Характеристики среды: выберите материал корпуса клапана (например, нержавеющую сталь, углеродистую сталь) и материал уплотнения (например, ПТФЭ, металлические уплотнения) в зависимости от коррозионной активности, вязкости и температуры среды.
- Метод соединения: выберите фланцевые, резьбовые или сварные соединения в зависимости от системы трубопроводов.
- Метод работы: выберите ручное, пневматическое или электрическое управление по мере необходимости; интеллектуальные системы управления могут быть настроены для автоматизированных сценариев.
