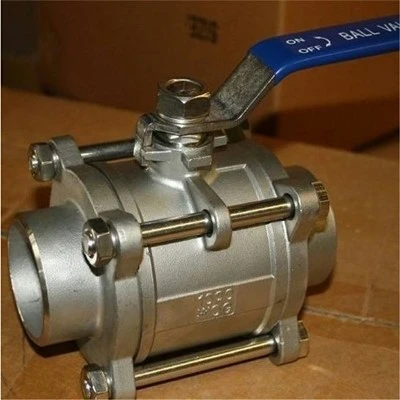

Сварной шаровой кран, состоящий из трех-частей, — это тип клапана, запирающий элемент которого (шар) вращается вокруг центральной линии корпуса клапана, обеспечивая открытие и закрытие. Этот тип клапана в основном используется в трубопроводах для перекрытия-, распределения и изменения направления потока среды. Его конструкция в основном состоит из корпуса клапана (разделенного на левую и правую крышки клапана и центральный основной корпус клапана), шара, седла клапана, стержня клапана и уплотнительных колец. Эти компоненты соединяются вместе болтами и другими крепежными деталями, образуя целостную конструкцию клапана.
Конструктивные особенности
Структура из трех-компонентов:
Левый корпус, правый корпус и средний корпус. Корпус клапана состоит из трех независимых частей, соединенных болтами или сваркой, что облегчает установку, разборку и обслуживание внутренних компонентов.
Разборка: по сравнению с цельными-шаровыми кранами трехкомпонентная-конструкция исключает необходимость разборки всей системы трубопроводов во время технического обслуживания; нужно снять только корпус клапана.
Сварное соединение:
Высокая прочность. Сварные соединения обеспечивают более высокую прочность конструкции и подходят для условий высокого-давления и-температуры.
Хорошая герметизация: сварные соединения снижают риск утечек и повышают безопасность системы.
Дизайн мяча:
Полнопроходной или уменьшенный проходной диаметр: в зависимости от требований к потоку можно выбрать полнопроходные или уменьшенные шарики.
Плавающий шар или фиксированный шар. Для уплотнения плавающего шарового крана используется среднее давление, тогда как фиксированные шаровые краны поддерживаются пружинами или седлами, подходящими для условий высокого-давления.
Уплотнительные материалы:
Мягкое уплотнение: используются такие материалы, как ПТФЭ и ППЛ, подходящие для низких-температур, низкого-давления и сред,-не содержащих частиц.
Жесткое уплотнение: используется уплотнение-к-металлу, подходящее для высоких-температур, высокого-давления и сред,-содержащих твердые частицы.
Принцип работы
Принцип работы импортного сварного трехсекционного шарового крана такой же, как и у обычного шарового крана:
Открытое состояние: сквозное-отверстие на шаре совпадает с каналом корпуса клапана, позволяя жидкости свободно проходить.
Закрытое состояние: шар вращается на 90 градусов, сквозное-отверстие перпендикулярно каналу корпуса клапана, блокируя поток жидкости.
Приложения
Нефть и природный газ:
Нефтепроводы: используются для контроля транспортировки сырой нефти и нефтепродуктов.
Трубопроводы природного газа: подходят для транспортировки природного газа высокого-давления и большого-диаметра.
Химическая промышленность:
Контроль агрессивных сред: используется для транспортировки агрессивных сред, таких как кислоты и щелочи.
Процессы при высоких-температурах и-давлениях: подходят для процессов химических реакций при высоких-температурах и-давлениях.
Энергетика:
Паровые системы: используются для контроля потока и давления пара.
Системы охлаждающей воды: Регулирует поток охлаждающей воды.
Судостроение и морская техника:
Системы морской воды: используются для контроля притока и оттока морской воды.
Топливные системы: регулируют транспортировку мазута.
