A105N Плавающий шаровой клапан представляет собой шаровой кран из углеродистой стали, шар которого не закреплен на валу и может свободно перемещаться под действием среднего давления, обычно удерживаясь в «плавающем» состоянии двумя седлами клапана. Такая конструкция позволяет шарику плотно прижиматься к уплотняющей поверхности на выпускной стороне в закрытом состоянии, обеспечивая превосходные характеристики уплотнения.
Принцип работы клапана с плавающим шаром A105N
Плавающий шаровой клапан A105N закрепляет сердечник шара между двумя уплотнениями седла клапана на входе и выходе. Когда шток клапана вращается, сердечник шара поворачивается на 90 градусов, обеспечивая открытие и закрытие. В закрытом состоянии давление среды подталкивает сердечник шара к выпускному отверстию, плотно прижимая его к уплотнению седла выпускного клапана для улучшения уплотнения.
Спецификация заказа
Имя: Шаровой клапан API 6D
Размер: 4 дюйма
Класс: 600 фунтов
Концы соединения: фланцевые RF
Материал: АСТМ А105Н
Стандарт: API 6D
Сиденье: Тефлоновое сиденье

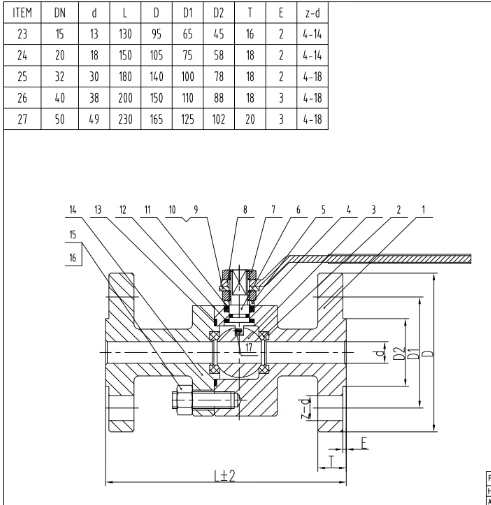

Технический чертеж
Свяжитесь с нами для получения дополнительных технических чертежей
