Шаровой кран EN 12516, DIN 3357, чугун, 1/2–12 дюймов, 150 фунтов, доставка в Чили

Шаровой кран DIN 3357 представляет собой фланцевый шаровой кран немецкого стандарта.

DIN 3357‌Фланцевый шаровой кран‌ представляет собой клапан, приводимый в движение червячным механизмом, который обеспечивает открытие, закрытие и управление направлением потока среды в трубопроводе путем вращения шара. Его номинальное давление варьируется от PN1,0 до 32,0 МПа, номинальный диаметр составляет от DN6 до 900, и подходит для температурных интервалов от -196 до 540 градусов.

‌Принцип работы:‌
Закрывающий элемент (шар) фланцевого шарового крана приводится в движение стержнем клапана и вращается вокруг оси стержня клапана. Когда шток клапана толкает сердечник клапана (шар), сердечник клапана перемещается вдоль седла клапана. Когда сердечник клапана достигает определенного положения, он контролирует поток среды, тем самым достигая цели управления потоком. На практике угол поворота фланцевого шарового крана обычно составляет 90 градусов. Когда шток клапана поворачивает шар на 90 градусов, проход шара совмещается с проходом седла клапана или отделяется от него, тем самым обеспечивая открывающееся или закрывающееся действие.

Спецификация заказа

Размер: 1/2 дюйма - 12 дюйма, DN15–DN300
Материал: Чугун
Форма соединения: Фланцевый
Проектирование и производство: EN 12516, DIN 3357.
Давление: класс 150 фунтов, PN16.
Монтажная площадка: ISO 5211
Рабочая температура: -20 градусов - 150 градусов

Фланцы: EN1092-2 PN16

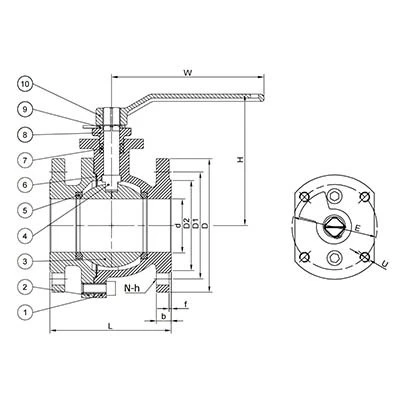

технический лист
