Шаровой кран с верхним входом из кованой стали- — это тип клапана регулирования расхода с интегрированной конструкцией корпуса, которая сводит к минимуму точки утечки и упрощает техническое обслуживание в режиме онлайн. Благодаря производственным процессам под высоким-давлением он широко используется в различных областях, таких как водоснабжение, нефтехимия и энергетика.
Для номинальных диаметров ниже DN100 используется конструкция с двойной-скоской, в которой используется пружина для самокомпенсирующегося уплотнения, обеспечивающая эффективность уплотнения при низком и среднем давлении. Для диаметров DN100 и выше применяется конструкция с фиксированным шаром.
Клапан оснащен функцией двойной блокировки и спуска воздуха (DBB), пожаробезопасными и антистатическими функциями, а также возможностью двунаправленного уплотнения. Технология складывания сиденья еще больше повышает удобство обслуживания. Кроме того, конструкция с верхним-входом позволяет проводить техническое обслуживание или замену деталей, просто сняв капот. В сочетании с перевернутой уплотнительной конструкцией нижнего-штока это обеспечивает надежное уплотнение в зоне уплотнения.
Спецификация
Диапазон размеров и класс давления
Размер от 2" до 36" (DN50-DN900)
Давление от 150 фунтов до 2500 фунтов (PN16-PN420)
Стандарты проектирования
Проектирование/Изготовление по стандартам
API 6Д; АСМЭ Б16.34; DIN 3357; ЕН 13709; ГБ/Т12237; BS5351
Лицевая длина (размер) согласно стандартам
АСМЭ Б16.10; EN 558-1 Gr. 14 (DIN 3202-F4); DIN 3202-Ф5; DIN 3202-F7; BS5163
Фланцевые размеры согласно стандартам
АСМЭ Б16.5; ЕН 1092-1; БС4504; DIN2501;
Фланцы по ASME B16.5 (2–24 дюйма) и ASME B16.47 серии A/B (26 дюймов и выше). Зажимные/ступичные концы по запросу.
Тестирование по стандартам
API 598; API 6Д; ЕН 12266-1; ЕН 1074-1; ИСО5208
Строительные материалы
Конструктивные особенности
- Цельная конструкция корпуса с высокопрочным-интегральным шарниром-фиксированным шаровым штоком для минимизации точек утечки
- Функция двойной блокировки и стравливания (DBB), а также функции пожарной-безопасности и антистатики-для повышения безопасности
- 2 комплекта уплотнительных колец-кольцевых уплотнений и огнестойкая-уплотнительная конструкция с двунаправленным уплотнением, исключающим утечку среды
- Конструкция инжектора герметика и технология втягивания седла для упрощения обслуживания
- Предварительно-установленная платформа для установки привода для поддержки различных методов приведения в действие
- Нижний-шток с перевернутой уплотнительной конструкцией для обеспечения надежного уплотнения в зоне уплотнения
- Дизайн с верхним-входом обеспечивает быстрое обслуживание и позволяет заменять детали, просто сняв капот.

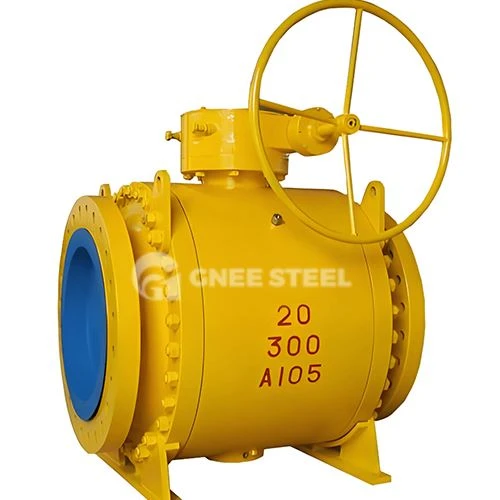

Шаровой кран GNEE из кованой стали с верхним входом на продажу
