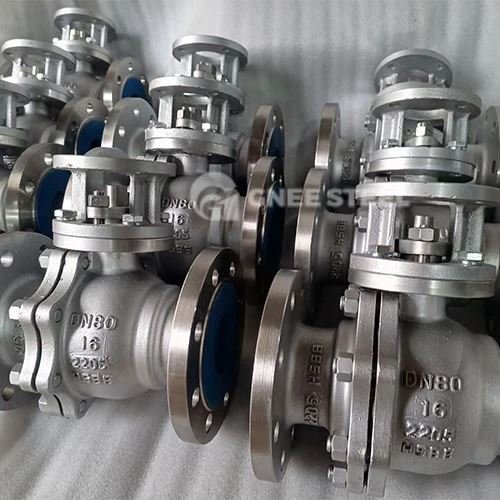

Супердуплексный стальной шаровой клапан — это тип клапана, основные компоненты которого-включая корпус клапана, шар, шток и металлические седла-отлиты или выкованы из таких материалов, как ASTM A995 Gr.5A (CE3MN), ASTM A995 Gr.6A (CD3MWCuN), A182 F53, A182 F55 или 2507. Он демонстрирует высокую прочность и превосходную устойчивость к точечной коррозии и образованию щелей. коррозия в морской воде и других хлорид-содержащих средах.

Материал, из которого изготовлен корпус клапана, имеет ‌Эквивалентное число стойкости к точечной коррозии (PREN) > 40‌, с ‌содержание хрома 25%‌, high molybdenum (>3,5%) и высоким содержанием азота (0,22–0,3%). Его микроструктура состоит из ‌аустенит и феррит‌, теоретически каждая из них составляет 50%, сочетая в себе преимущества как аустенитных, так и ферритных нержавеющих сталей.

Этот тип стали характеризуется ‌низкое содержание углерода‌, с высоким содержанием хрома, молибдена и азота, что обеспечивает ‌высокая прочность, хорошие общие характеристики и превосходная устойчивость к точечной и щелевой коррозии.‌. В результате этот продукт широко используется в ‌сильно окислительные и восстановительные кислые среды‌ и экспонаты ‌исключительная стойкость к коррозионному растрескиванию под напряжением в хлорид-содержащих средах‌. Он особенно подходит для использования в ‌коррозионные условия, включающие как эрозию, так и истирание‌.

Спецификация

Диапазон размеров и класс давления

Размер от 2" до 48" (DN50-DN1200)

Давление от 150 фунтов до 2500 фунтов (PN16-PN420)

Стандарты проектирования

Проектирование/Изготовление по стандартам

API 6Д; АСМЭ Б16.34; DIN 3357; ЕН 13709; ГБ/Т12237; BS5351

Лицевая длина (размер) согласно стандартам

АСМЭ Б16.10; EN 558-1 Gr. 14 (DIN 3202-F4); DIN 3202-Ф5; DIN 3202-F7; BS5163

Фланцевые размеры согласно стандартам

АСМЭ Б16.5; ЕН 1092-1; БС4504; DIN2501;

Фланцы по ASME B16.5 (2–24 дюйма) и ASME B16.47 серии A/B (26 дюймов и выше). Зажимные/ступичные концы по запросу.

Тестирование по стандартам

API 598; API 6Д; ЕН 12266-1; ЕН 1074-1; ИСО5208

Строительные материалы

UNS S31803/S32205 (Duplex2205), A890/A995 GR.4A (J92205)/A351 CD3MN

UNS S32750 (Супер Дуплекс2507), A890/A995 GR.5A / A351 CE8MN (CD4MCu)

UNS S32760, A890/A995 GR.6A (CD3MWCuN)

ASTM A182 F51, X2 CrNiMoN 22 5 3 / X2CrNiMoN22-5-3 (1,4462)

АСТМ А182 Ф52, (1,4460)

ASTM A182 F53, X2CrNiMoCuN 25.6.3 (1.4410)

ASTM A182 F55, X2CrNiMoCuWN 25.7.4 (1.4501)

АСТМ А182 Ф60, (1,4462)

Преимущества производительности: многомерные-технологические прорывы‌

‌Герметичность‌

‌Двунаправленное уплотнение‌: Шар и седло изготовлены из эластичных материалов (например, ПТФЭ) для восприятия двунаправленного давления и предотвращения утечки среды.

‌Само-Усиленное уплотнение‌: По мере увеличения давления среды одновременно увеличивается сила уплотнения, обеспечивая надежность в условиях высокого-давления.

‌Операционная гибкость‌

‌90 градусов Быстрое включение/выключение‌: Полное открытие/закрытие достигается за счет вращения шара, совместимого с электрическими, пневматическими или ручными приводами для интеграции в автоматизированные системы управления.

‌Конструкция с низким-крутящим моментом‌: Минимальное сопротивление жидкости обеспечивает плавную работу и снижает утомляемость оператора.

‌Долговечность и ремонтопригодность‌

‌Простая структура‌: Меньшее количество компонентов снижает частоту отказов и увеличивает интервалы технического обслуживания.

‌Дизайн, предотвращающий-застревание‌: Гладкая поверхность шарика минимизирует скопление носителя и предотвращает застревание, вызванное загрязнениями.

‌Функции безопасности‌

‌Анти-статическая структура‌: Проводящая дорожка между штоком и шаром рассеивает заряды трения, предотвращая опасность статического электричества.

‌Устойчивость к высоким-температурам и высоким-давлениям‌: дуплексная сталь 2507 выдерживает температуру до ‌300 градусов‌ и номинальное давление до ‌PN64‌, что делает его пригодным для экстремальных условий.
