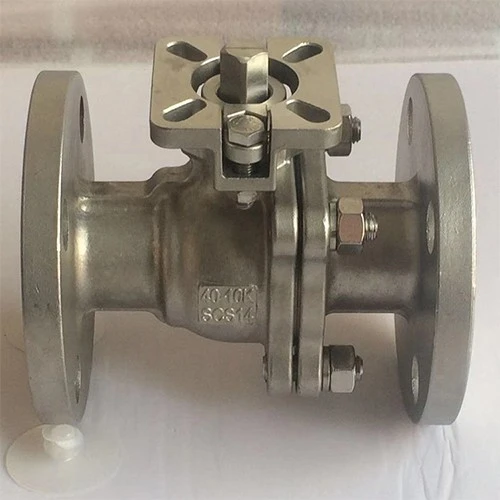

Описание шарового крана с высокой платформой
Шаровой кран с высокой платформой — это клапан, который обеспечивает отсечение, распределение и управление направлением потока среды в трубопроводе путем вращения сферической заглушки вокруг центральной линии корпуса клапана. Он относится к той же категории промышленной арматуры, что и фланцевые задвижки. Его корпус и кронштейн имеют интегрированную конструкцию, соответствующую стандарту высоких платформ ISO5211, что позволяет осуществлять прямую установку пневматических или электрических приводов без дополнительных кронштейнов.
Номинальный диаметр варьируется от DN15 до DN800, номинальное давление от 1,6 до 16,0 МПа. Материалы корпуса включают нержавеющую сталь 304, 316, 316L и углеродистую сталь WCB.
Группа компаний GNEE специализируется на производствеШаровой кран с высокой платформой. Пожалуйста, свяжитесь с нами для получения чертежей.
Спецификация шарового крана с высокой платформой
Шаровой кран с высокой платформой - Технические характеристики
| Название продукта | Шаровой кран с высокой платформой |
|---|---|
| Модель продукта | Q41F, Q11F, Q14F, Q15F |
| Номинальный диаметр (DN) | Ду15 ~ Ду800 |
| Тип структуры | Тип мяча |
| Номинальное давление (PN) | 1,6 МПа ~ 16,0 МПа |
| Тип подключения | Фланцевые, резьбовые, зажимные, приварные (включая приварные в раструбы) |
| Применимая температура | -20ºC ~ +180ºC ~ 550ºC |
| Способ вождения | Руководство |
| Материал корпуса клапана | Нержавеющая сталь (304, 316, 316L) |
| Производственный стандарт | GB (Китай), DIN (Германия), API, ANSI (США) |
| Применимая среда | Вода, масло, пар, газ, агрессивные жидкости |
Критерий возможностей шарового крана с высокой платформой
| Проектирование и производство |
Размеры от-к-грани и от центра-к-центру |
Размеры фланцев | Номинальное давление-Температура | Тестирование и проверка |
| ГБ122237 | ГБ12221 | ГБ9113 JB79 | ГБ9131 | ГБ/T13927 JB/T9092 |
Испытание шарового крана с высокой платформой под давлением
| Номинальное давление | 1.6 | 2.5 | 4.0 |
| Тест оболочки | 2.4 | 3.8 | 6.0 |
| Испытание на водяное уплотнение | 1.8 | 2.8 | 4.4 |
| Испытание на воздушное уплотнение | 0.4-0.7 | ||
Материалы основных частей шарового крана с высокой платформой
| Тело | ВКБ | ЗГ1Кр18Ни9Ти | CF8 | CF3 | ЗГ1Кр18Ни12Мо2Ти | CF8M | CF3M |
| Шаровой стержень | 304 | 1Кр18Ни9Ти | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
| Сиденье | ПТФЭ, ПТФЭ+стекло, PPL | ||||||
| Шим | ПТФЭ, нержавеющая сталь/гибкий графит, прокладка профиля зуба | ||||||
| Седло штока | ПТФЭ, нержавеющая сталь/гибкий графит | ||||||
| Упаковка | ПТФЭ, улучшенный гибкий графит | ||||||
| железа | 1Кр18Ни9Ти | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
| Температура | -29 градусов -150 градусов (ПТФЭ) -29 градусов -200 градусов (ПТФЭ+СТЕКЛО) -29 градусов -300 градусов (ППЛ) -29 градусов -550 градусов (Жесткое уплотнение "металл-к-металлу") |
||||||
| Середина | Водяной пар Нефтяные товары |
Азотная кислота | окисляемая среда Стронги | Уксусная кислота | Мочевина | ||
Конструктивные особенности шарового крана с высокой платформой
Интегрированный дизайн
Корпус клапана и кронштейн имеют интегрированную конструкцию, соответствующую стандарту высоких платформ ISO5211. Это позволяет осуществлять прямую установку пневматических или электрических приводов без необходимости использования дополнительных кронштейнов. Поверхность платформы приподнята над внешними краями торцевых фланцев, что обеспечивает надежное соединение привода и придает более изысканный внешний вид.
Верхняя-структура входа
Клапан обеспечивает возможность прямого онлайн-осмотра и технического обслуживания без необходимости демонтажа трубопровода, что эффективно сокращает время простоя установки и снижает затраты на техническое обслуживание.
Одноместный дизайн
Такая конструкция исключает угрозу безопасности, вызванную ненормальным повышением давления в полости корпуса клапана, обеспечивая эксплуатационную безопасность.
Клиновая-конструкция уплотнения
Механическая сила штока заклинивает шар в седло. На характеристики уплотнения не влияет перепад давления в трубопроводе, что делает его пригодным для различных условий эксплуатации.
Самоочищающаяся-поверхность уплотнения
Когда шар наклонен, жидкость равномерно течет на 360 градусов по поверхности уплотнения, очищая локализованные области-с высокой скоростью и удаляя мусор, тем самым продлевая срок службы уплотнения.
Принцип работы шарового крана с высокой платформой
Процесс открытия:
В закрытом состоянии шар плотно прижимается к седлу механическим давлением штока. Поворот маховика против часовой стрелки заставляет шток двигаться в обратном направлении. Угловая плоскость в нижней части штока поднимает шар от седла. Поскольку шток продолжает подниматься, его взаимодействие с направляющим штифтом внутри спиральной прорези заставляет шар вращаться без трения в полностью открытое положение.
Процесс закрытия:
Поворот маховика по часовой стрелке приводит к опусканию штока, отводя шар от седла и вращая его. В результате взаимодействия штока и направляющего пальца шар поворачивается на 90 градусов. На последних нескольких оборотах маховика угловая плоскость в нижней части штока механически прижимает шар к седлу, обеспечивая полную герметизацию.
Применение шарового крана с высокой платформой
- Нефтехимическая промышленность: используется в службах серьезного отключения,-таких как транспортировка среды и управление реактором.
- Муниципальное водоснабжение и канализация: Контролирует направление потока воды и обеспечивает стабильную работу систем водоснабжения.
- Пищевая и фармацевтическая промышленность: Соответствует гигиеническим стандартам, используется для перекрытия-и распределения жидких или газообразных сред.
- Другие отрасли: например, энергетика, металлургия, производство бумаги и т. д., в сценариях, требующих строгого отключения-или управления потоком.
Мастерская шаровых кранов с высокой платформой
Группа GNEE владеет сотнями оборудования для производства и испытаний клапанов и предоставляет услуги по индивидуальному заказу клапанов.-пришлите нам свои рисунки, и мы изготовим их-для вас.
