Описание шарового крана с высокой платформой из нержавеющей стали
Шаровой кран с высокой платформой из нержавеющей стали — промышленный клапан из нержавеющей стали с высокой платформой и фланцевыми соединениями. В основном он используется для контроля высокого-давления, высокой-температуры и агрессивных сред. Его основная конструкция включает в себя такие компоненты, как шар, шток и уплотнительные кольца. Поворотом на 90 градусов он обеспечивает включение/выключение носителя или переключение направления потока.
Группа GNEE специализируется на производстве арматуры.Пожалуйста, свяжитесь с нами для получения чертежей.
Спецификация шарового крана с высокой платформой из нержавеющей стали
Шаровой кран с высокой платформой из нержавеющей сталиНоминальный диаметр и давление
| Параметр | Спецификация |
|---|---|
| Диапазон диаметров | DN15-DN1200, охватывающий трубопроводы малого и большого диаметра. |
| Номинальное давление | 1,6–16,0 МПа, некоторые изделия достигают давления 25,0 МПа, подходят для применений среднего и высокого давления. |
| Температурный диапазон | От -40 до 425 градусов, со специальными материалами (например, Hastelloy), способными выдерживать более высокие температуры. |
Шаровой кран с высокой платформой из нержавеющей сталиПроизводительность уплотнения
| Параметр | Спецификация |
|---|---|
| Первичное уплотнение | Мягкие уплотнения из ПТФЭ, улучшенного ПТФЭ или PPL (полифенилена), обеспечивающие уровень уплотнения VI (нулевая утечка) |
| Вспомогательное уплотнение | Двухслойное-набивочное уплотнение штока с компенсационной сильфонной пружиной, автоматически компенсирующее износ и обеспечивающее долгосрочное-уплотнение. |
| Огнестойкая- конструкция | Дополнительная конструкция жесткого уплотнения металл-к-металлу, обеспечивающая герметичность в условиях пожара. |
Шаровой кран с высокой платформой из нержавеющей сталиМатериалы и коррозионная стойкость
| Параметр | Спецификация |
|---|---|
| Материал корпуса | Нержавеющая сталь 304/316/316L (обычная), углеродистая сталь WCB (экономически-эффективные сценарии), Hastelloy (сильно агрессивные среды) |
| Материал мяча | Тот же материал, что и корпус, с твердым хромированием или напылением из карбида вольфрама для повышения износостойкости. |
| Материал уплотнительного кольца | ПТФЭ (общего назначения), ППЛ (высокотемпературный), нейлон (экономичный-эффективный). |
Преимущества шарового крана с высокой платформой
-
Низкое сопротивление потоку и высокая энергоэффективность
Минимальное падение давления: Коэффициент сопротивления потоку равен коэффициенту сопротивления трубопровода-эквивалентной длины, что идеально подходит для-транспортировки на большие расстояния или насосных станций.
Полнопроходная-проходная конструкция: Уменьшение нулевого диаметра, высокий коэффициент расхода (значение Cv).
-
Быстрая работа и длительный срок службы
Быстрое переключение на 90 градусов: Ручное управление Менее или равно 5 секундам; пневматическое срабатывание Меньше или равно 1 сек.
Противовыбросовый-шток + упорный подшипник: Уменьшает износ; Срок службы превышает 1 миллион циклов.
-
Безопасность и надежность
Антистатический-дизайн: Проводящие пружины между шаром и штоком рассеивают статическое электричество, исключая риск возникновения искр.
Сертификация взрывобезопасности-: соответствует требованиям ATEX-для опасных сред.
Двойная система уплотнения: Первичное + вспомогательное уплотнения; Вспомогательное уплотнение предотвращает утечку даже в случае выхода из строя основного.
-
Простое обслуживание
Верхняя-структура входа: Замените седла, шары и т. д. без разборки трубы.
Онлайн ремонт: постоянное-техническое обслуживание сокращает время простоев.
Применение шарового крана с высокой платформой
-
Химическая промышленность
Транспорт высококоррозионные среды (например, серная кислота, соляная кислота) как превосходная альтернатива клапанам из чугуна/углеродистой стали.
-
Нефть и Газ
Управление переключение трубопровода в нефтегазовых системах с высокой-устойчивостью к давлению и Устойчивость к коррозии H₂S.
-
Продукты питания и фармацевтика
Конструкция из нержавеющей стали 316L соответствует требованиям гигиенической сертификации для перекачивания очищенной воды и фармацевтических жидкостей.
-
Очистка воды
Сопротивляется хлорид-ионная эрозия в системах опреснения морской воды и очистки сточных вод.
-
Паровые системы
Конструкция с жестким уплотнением "металл-к-металлу" обеспечивает работу-без утечек в паропроводах-высокой температуры (до 550 градусов).
Рекомендации по выбору шаровых кранов с высокой платформой
Выбор материала
Нержавеющая сталь 304: Подходит для обычных агрессивных сред.
Нержавеющая сталь 316/316L: идеально подходит для морской воды или сред с высоким-хлоридом.
Специальные сплавы (например, Хастеллой, Монель): Рекомендуется для условий экстремальной коррозии.
Тип уплотнения
Мягкое уплотнение (PTFE/PPL): оптимален для применений с низкой-температурой/давлением (<200°C, ≤PN16) with superior sealing.
Жесткое уплотнение "металл-к-металлу": необходим для сценариев с высокими-температурами/давлениями (меньше или равно 550 градусов, меньше или равно PN420) или абразивными средами.
Согласование привода
Ручное управление: Подходит для малых диаметров (меньше или равных DN50) и низкой-частотности использования.
Пневматические/электрические приводы: Требуется для автоматизированных систем; крутящий момент должен соответствовать требованиям давления/расхода в трубопроводе.
Способ подключения
Фланцевое соединение: Предпочтительно для трубопроводов большого диаметра (больше или равного DN80) и высокого-давления.
Резьбовое соединение: Используется для систем малого диаметра (меньше или равного DN50) и систем низкого-давления.
Стыковое-сварное соединение: критично для высоких-температур/высокого-давления или сверх-чистых процессов.

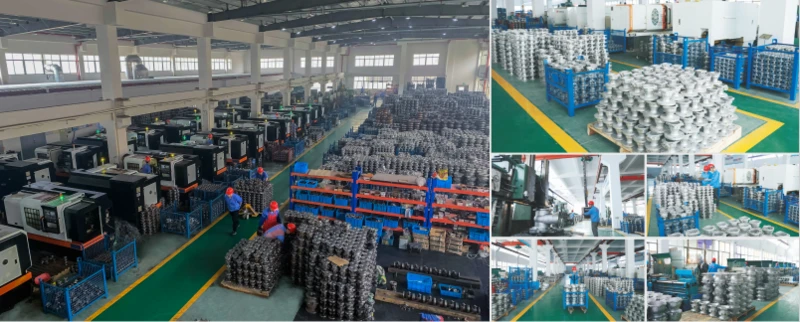

Завод шаровых кранов с высокой платформой из нержавеющей стали
Группа GNEE владеет сотнями оборудования для производства и испытаний клапанов и предоставляет услуги по индивидуальному заказу клапанов.-пришлите нам свои рисунки, и мы изготовим их-для вас.
