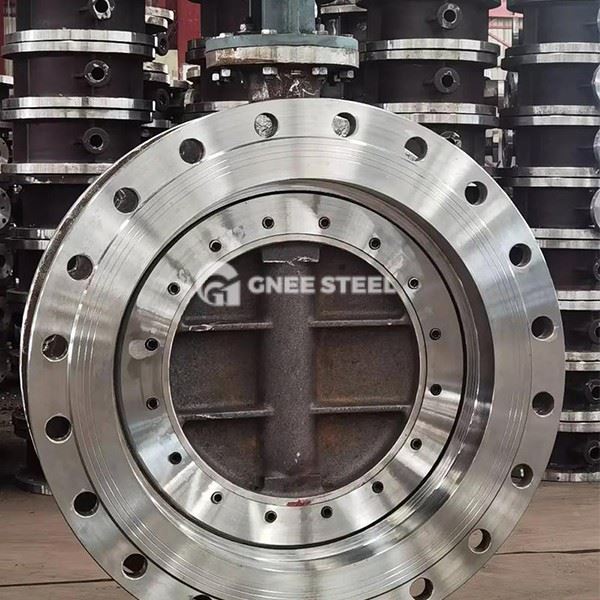

Centred-Disc Butterfly Clap

Центральный диск -клапан бабочки - это центральный клапан бабочки. Его основная особенность состоит в том, что ось ствола клапана, центр тарелки бабочки и центральная линия корпуса клапана коаксиальна. Он принимает симметричную конструктивную конструкцию и подходит для сценариев контроля жидкости с низким давлением, нормальной температурой и обычными требованиями к уплотнению.

Структура и дизайн функции

Коаксиальная макет с тремя строками:

Ось ствола клапана, центр пластины бабочки и центральная линия корпуса клапана полностью перекрывается, а структура симметрична и проста.

Пластина бабочки представляет собой диск (центральный диск), а контактная поверхность с сиденьем клапана-это симметричный дизайн полного округа.

‌ Компоненты класса:

‌ Стоимость сиденья: в основном из упругого материала (например, EPDM или PTFE), полагаясь на упругую деформацию для достижения герметизации.

‌Butterfly Пластина: центрально симметричный диск с плоской поверхностью, который необходимо полностью установить с сиденьем клапана для обеспечения герметизации.

‌Drive Механизм: ручное, червячное зубчатое колесо или электрическая работа, необходимо сотрудничать с восстановителем червячного шестерни для достижения самозащитного положения пластины бабочки.

Рабочий принцип и характеристики производительности

Механизм герметизации:
Пластина бабочки находится в полном контакте с сиденьем клапана, а зазор между поверхностями герметизации компенсируется деформацией сиденья упругого клапана, полагаясь на среднее давление, чтобы помочь уплотнению.
Производительность герметизации зависит от эластичности материала сиденья клапана и не подходит для высокого давления или высоких температурных условий.
Сравнение плюсов и минусов:
Преимущества:
Простая структура и низкая стоимость производства.
Небольшой угол открытия и закрытия (меньше или равен 90 градусов), легкая работа.
Ограничения:
Тарелка бабочки и сиденье клапана находятся в непрерывном трении, с высокой скоростью износа и коротким сроком службы.
Низкое применимое давление (обычно меньше или равное 16 бар) и ограниченная температурная устойчивость (EPDM меньше или равна 80 градусам, PTFE меньше или равна 150 градусам).



Centred-Disc Butterfly Clap



Приложения

Муниципальные услуги по воде:
Регуляция потока большого диаметра систем водоснабжения и дренажа (DN50 ~ DN1200).
Открытие и закрытие управления чистой водой низкого давления и канализационных труб.
Строительство HVAC:
Обычная регулирование кондиционирующих систем водоснабжения и пожарных труб.
Общее промышленное использование:
Перехват нормальной температуры, некоррозийной среды (например, воздух и смазочное масло).
