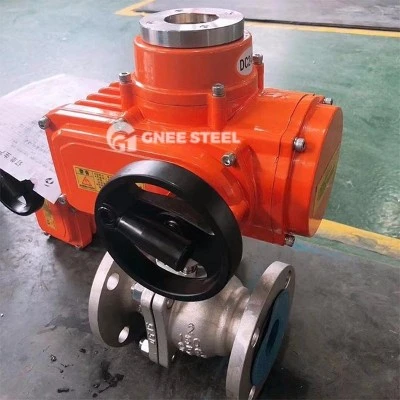

Электрический шаровой кран — это широко используемый регулирующий клапан, который управляет потоком жидкости путем вращения шара, приводимого в движение электродвигателем. В промышленной автоматизации электрические шаровые краны широко используются для регулирования и контроля потока жидкостей и газов. В этой статье будут представлены принцип работы, конструктивные компоненты и области применения электрических шаровых кранов.
Принцип работы
Принцип работы электрического шарового крана заключается в том, что электродвигатель приводит в движение механическое передаточное устройство, заставляя шар вращаться вдоль центральной линии корпуса клапана, тем самым контролируя поток и открытие жидкости. Когда двигатель вращается, устройство механической передачи поворачивает шар на соответствующий угол, переводя клапан в открытое или закрытое состояние. В это время жидкость может свободно проходить через клапан, достигая цели контроля и регулирования потока.
Структурные компоненты
Электрический шаровой кран в основном состоит из электродвигателя, передаточного механизма, шара, корпуса клапана и уплотнительных колец.
1. Электродвигатель
Электродвигатель является источником питания электрического шарового крана. Обычно это двигатель переменного или постоянного тока, мощность и скорость которого выбираются в соответствии с фактическими потребностями. Двигатель должен быть плотно связан с передаточным механизмом, чтобы шарик мог быстро и точно реагировать на управляющие сигналы.
2. Механизм передачи
Механизм передачи является основным компонентом электрического шарового крана. Он передает выходную мощность от двигателя на шар, обеспечивая управление вращением. Механизм передачи обычно состоит из редуктора, муфты, приводного вала и шаровой ручки. Редуктор замедляет работу клапана, позволяя шару быстро реагировать на управляющие сигналы; муфта соединяет двигатель и редуктор, передающий мощность; приводной вал передает мощность на шар; а шаровая ручка, обычно установленная над шаром, является компонентом для ручного управления клапаном.
3. Мяч
Шар является важнейшим компонентом электрического шарового крана, контролируя и регулируя поток жидкости посредством вращения. Шарики марки KNKE обычно изготавливаются из коррозионно--стойких материалов, таких как нержавеющая сталь, обеспечивающих хорошую герметизацию и износостойкость. Форма шара обычно сферическая или полусферическая, что обеспечивает хорошие характеристики контроля жидкости.
4. Корпус клапана
Корпус клапана представляет собой внешнюю оболочку шарового крана, обеспечивающую поддержку, соединение и уплотнение. Корпуса клапанов обычно изготавливаются из таких материалов, как чугун и нержавеющая сталь, что обеспечивает высокую прочность и устойчивость к коррозии.
Промышленные приложения
1. Контроль и регулирование в промышленных трубопроводных системах. Электрические шаровые краны широко используются в различных промышленных трубопроводных системах, например, в нефтяной, химической, фармацевтической и пищевой промышленности, для таких функций, как регулирование расхода, контроль температуры и контроль давления.
2. Системы очистки сточных вод. В системах очистки сточных вод электрические шаровые краны контролируют расход и давление в каждой очистной установке, тем самым достигая желаемого эффекта очистки сточных вод.
3. Системы отопления, вентиляции и кондиционирования воздуха. В системах отопления, вентиляции и кондиционирования воздуха электрические шаровые краны контролируют поток жидкости в трубопроводах, обеспечивая автоматический контроль таких параметров, как температура и влажность.
4. Системы очистки воды: Электрические шаровые краны могут использоваться в различных очистных сооружениях систем очистки воды, таких как фильтрация, обратный осмос и умягчительные установки, для контроля расхода и давления.
5. Системы газопроводов. Электрические шаровые краны могут использоваться в системах газопроводов для контроля расхода и давления газа, обеспечивая безопасность и стабильность подачи газа.
6. Порты, доки и проекты водного хозяйства. В портах, доках и проектах водного хозяйства электрические шаровые краны контролируют направление и поток воды, обеспечивая безопасность и стабильность проектов водного хозяйства.
Преимущества электрических шаровых кранов:
Во-первых, они обеспечивают быструю и гибкую скорость открытия и закрытия, что позволяет быстро реагировать на рабочие команды и точно контролировать подачу жидкости. Во-вторых, электрические шаровые краны обладают превосходными герметизирующими характеристиками, эффективно предотвращая утечки. В-третьих, они имеют длительный срок службы и просты в обслуживании. Кроме того, электрические шаровые краны можно связать с другим оборудованием через систему управления для достижения автоматического управления.
Недостатки электрических шаровых кранов:
Благодаря особой конструкции шаровых кранов при открытии клапана в сердечнике создается определенное сопротивление, что снижает скорость потока жидкости. Кроме того, процесс открытия и закрытия электрических шаровых кранов относительно медленный, что делает их непригодными для некоторых специальных применений.
