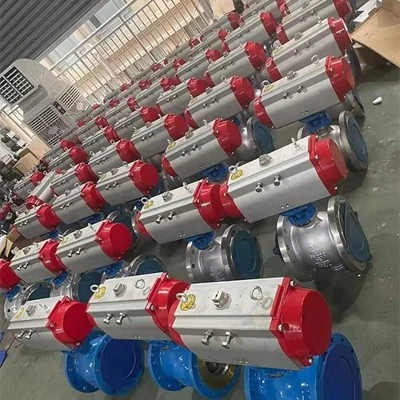

Пневматический эксцентриковый полушаровой кран представляет собой клапанное устройство с приводом от пневматического привода. Он использует фланцевое или межфланцевое соединение и соответствует таким стандартам, как GB/T9113 и GB/T13927. Его основная конструкция состоит из эксцентрикового корпуса клапана, шара и седла клапана. Автоматическое центрирование и герметизация достигаются за счет двойного вращения эксцентрика. Шар и седло клапана спроектированы так, чтобы их можно было разделить, чтобы исключить износ уплотнительного кольца. Встроенное не-эластичное седло клапана или сварная уплотнительная поверхность из сплава могут защитить металлическую основу.
Принцип и характеристики
Пневматический эксцентриковый полушаровой кран-шаровой кран работает за счет вращения цепи клапана, открывая или закрывая клапан. Шаровые краны просты в эксплуатации, компактны и могут изготавливаться больших диаметров. Они обеспечивают надежное уплотнение, простую конструкцию и простоту обслуживания. Уплотняющая поверхность и шар постоянно находятся в закрытом состоянии, что делает их менее подверженными эрозии средой. Они широко используются в различных отраслях промышленности.
1. В конструкции используется принцип эксцентрикового зажима, обеспечивающий торможение, регулирование и закрытие посредством передаточного механизма. Пара уплотнений представляет собой кольцо с металлической-поверхностью и контактным уплотнением с твердым-покрытием. Конструкция с двойным эксцентриком обеспечивает расположение сердечника клапана внутри шаровой камеры в открытом состоянии, что обеспечивает большое поперечное сечение-потока и предотвращает эрозию клапана. В закрытом состоянии сердечник клапана также защищен от эрозии. Во время открытия сферическая поверхность сердечника клапана постепенно перемещается вдоль седла клапана, эффективно удаляя накипь и обеспечивая надежное уплотнение. Он особенно эффективен при транспортировке смешанных-потоков, где легко выпадает накипь.
2. Полусфера клапана изготовлена из биметалла, к основному материалу приварены различные сплавы. Седло клапана также подвергается соответствующей наплавке и специальной обработке. Уплотняющие поверхности комбинируются для создания различных типов, в том числе коррозионно--стойких,-износостойких и высоко-прочных вариантов, отвечающих различным требованиям применения.
3. Плотное уплотнение, обеспечивающее нулевую утечку при транспортировке вредных газов.
4. Сердечник клапана уплотнительной пары имеет компенсационный припуск; даже после того, как клапан изнашивается, небольшое вращение в закрытом состоянии обеспечит надежное уплотнение, продлевая срок его службы. Кроме того, пользователи могут отвинтить зажимную гайку, отрегулировать или заменить седло клапана, и оно по-прежнему будет пригодным для использования, избегая необходимости ломать весь блок из-за выхода из строя уплотнения клапана.
Преимущества производительности
Низкий крутящий момент, длительный срок службы
Эксцентриковая конструкция снижает сопротивление открыванию, снижает потребление энергии приводом и продлевает срок службы клапана.
Быстрый ответ
Пневматический привод обеспечивает быстрый отклик (обычно менее или равный 1 секунде) и подходит для применений, требующих частого открытия и закрытия.
Износостойкость, Коррозионная стойкость
Материалами шара и седла могут быть нержавеющая сталь, твердый сплав и т. д., адаптируемые к высокой температуре, высокому давлению и средам с твердыми частицами.
Двунаправленное уплотнение
Подходит как для прямого, так и для обратного потока, что позволяет сократить количество клапанов и снизить затраты на систему.
Интеграция автоматизации
Может быть интегрирован с ПЛК, РСУ и другими системами управления для удаленного мониторинга, регулирования и диагностики неисправностей.
Приложения
Нефтехимическая промышленность
Транспортировка сырой нефти, природного газа, химического сырья и т. д., контроль расхода и давления в трубопроводе.
Энергетика
Питательная вода котлов, паропроводы, системы охлаждающей воды и т. д., регулирующие поток сред.
Очистка воды
Очистка сточных вод, опреснение морской воды, системы водоснабжения, регулирование расхода воды и предотвращение обратного течения.
Металлургическая Горная промышленность
Транспортировка шлама, хвостов и высокотемпературного расплавленного металла, адаптация к суровым условиям работы.
Производство бумаги, фармацевтическое производство
Контроль потока вязких сред, таких как суспензии и фармацевтические растворы, для обеспечения стабильности процесса.
