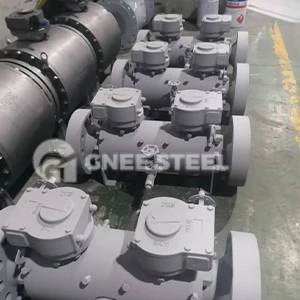

DBB — это аббревиатура от Double Block and Bleed. Эта конструкция обычно включает два запорных-клапана (обычно шаровые краны), соединенных последовательно, с выпускным клапаном между ними. Когда оба главных клапана закрыты, в промежуточной камере можно -сбросить давление или отобрать пробы через выпускной клапан, тем самым обеспечивая двойную изоляцию и проверяя герметичность уплотнения. Эта конфигурация в основном используется в приложениях, требующих более высокого уровня безопасности изоляции, например, во время технического обслуживания, ремонта или когда необходима надежная изоляция участков трубопровода, чтобы гарантировать, что среда выше и ниже по потоку не пересекает-загрязнение.
Принцип работы
Закрытая позиция:
Шар поворачивается в закрытое положение, а седла клапана с обеих сторон плотно прилегают к шару, образуя двойное уплотнение.
Камера среднего клапана изолирована от среды с обеих сторон, а остаточная среда или давление могут быть сброшены через сливное отверстие.
Открытая позиция:
Шар поворачивается в открытое положение, позволяя среде свободно течь через клапан, а сливное отверстие закрывается.
Техническое обслуживание и ремонт:
Быстрый сброс давления возможен через дренажное отверстие, что облегчает разборку клапана или замену уплотнения.
Частичное техническое обслуживание может выполняться без полного опорожнения системы, что сокращает время простоя.
Основные преимущества
Дублирование с двойным уплотнением
Благодаря двум независимым парам уплотнений даже в случае выхода из строя одного клапана другой клапан остается закрытым, что значительно повышает безопасность системы.
Быстрая разрядка и техническое обслуживание
Промежуточная выпускная камера может удалять остатки среды в режиме реального времени, избегая несчастных случаев или экономических потерь, вызванных утечкой среды во время технического обслуживания.
Уменьшение точек утечки
Интегрированная конструкция заменяет традиционную конфигурацию серии с несколькими-клапанами, что снижает риск утечек в трубопроводной системе.
Подходит для высокого давления и опасных сред
Корпус клапана выкован из сплавов, устойчивых к высокому-давлению (таких как A105, 316L и F11), подходит для диапазонов давления от 2,5 МПа до 100 МПа и температур от -60 до 450 градусов, применим к нефти и газу, химическим реагентам, сжиженным углеводородам и другим сценариям.
Приложения:
Шаровые краны DBB широко используются в таких отраслях, как нефтяная, химическая, металлургия и энергетика, в первую очередь для переключения и регулирования в системах управления жидкостью. Примеры включают в себя:
1. Трубопроводные системы в процессах добычи нефти и газа;
2. Системы транспортировки и распределения жидкостей в процессах химического производства;
3. Плавильные и литейные процессы в металлургической промышленности;
4. Системы водяного охлаждения котлов, паровых турбин и другого оборудования в энергетике.
